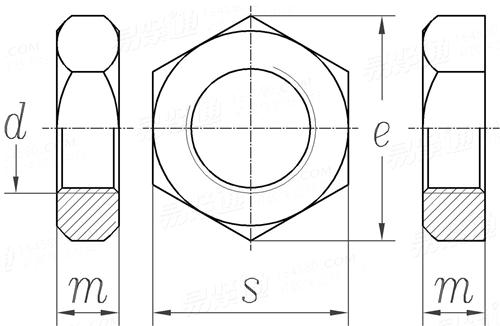

六角机用螺母 SAE J 104 - 1969

选择规格尺寸点击↓

10#

12#

1/4

5/16

3/8

尺寸单位: inch

扫一扫分享

单重计算公差美制螺纹极限尺寸米/英制螺纹对照

螺纹规格

10#

12#

1/4

5/16

3/8

螺纹规格
s	公称
	最大值
	最小值
e	最大值
	最小值
m	公称
	最大值
	最小值

0.0600	0.0730	0.0860	0.0990	0.1120	0.1250	0.1380	0.1640	0.1900	0.2160	0.2500	0.3125	0.3750
5/32	5/32	3/16	3/16	1/4	5/16	5/16	11/32	3/8	7/16	7/16	9/16	5/8
0.156	0.156	0.187	0.187	0.250	0.312	0.312	0.344	0.375	0.437	0.437	0.562	0.625
0.150	0.150	0.180	0.180	0.241	0.302	0.302	0.332	0.362	0.423	0.423	0.545	0.607
0.180	0.180	0.217	0.217	0.289	0.361	0.361	0.397	0.433	0.505	0.505	0.650	0.722
0.171	0.171	0.205	0.205	0.275	0.344	0.344	0.378	0.413	0.482	0.482	0.621	0.692
3/64	3/64	1/16	1/16	3/32	7/64	7/64	1/8	1/8	5/32	3/16	7/32	1/4
0.050	0.050	0.066	0.066	0.098	0.114	0.114	0.130	0.130	0.161	0.193	0.225	0.257
0.043	0.043	0.057	0.057	0.087	0.102	0.102	0.117	0.117	0.148	0.178	0.208	0.239

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 3 - 1997

普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 3103.1 - 2002

紧固件公差（螺栓、螺柱、螺钉和螺母）

GB 3103.2 - 1982

紧固件公差 - 用于精密机械的螺栓、螺钉和螺母

注：技术数据仅供参考，请以官方原件为准！
