NA9 鞍型E形挡圈 ASME B 18.27.3 (T6) - 1998 (R2017)

选择规格尺寸点击↓

7/64

1/8

9/64

5/32

11/64

3/16

7/32

1/4

5/16

3/8

7/16

1/2

5/8

0.744

3/4

7/8

63/64

同规格，其他部分尺寸不同

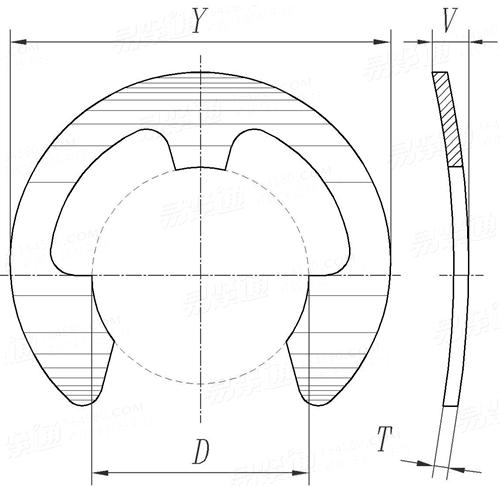

ASME B 18.27.3 (T6) - 1998 (R2017) NA9 鞍型E形挡圈

尺寸单位: inch

美标ASME B18.27.3 (T6) - 1998 (R2017) ASME NA9 鞍型E形挡圈

扫一扫分享

公差

千件重及价格计算千件重 : kg x 元/kg = 元/千件

默认密度 g/cm³

轴径
d₀

7/64

1/8

9/64

5/32

11/64

3/16

7/32

1/4

5/16

尺寸型号
D	公称
	最大值
	最小值
T	公称
	最大值
	最小值
V	最大值
	最小值
Y	参考
千件重kg

NA9-S11	NA9-12	NA9-S14	NA9-14	NA9-15	NA9-S17	NA9-18	NA9-S18	NA9-S21	NA9-25	NA9-S31
0.076	0.094	0.100	0.102	0.114	0.125	0.145	0.122	0.185	0.207	0.243
0.077	0.095	0.101	0.103	0.115	0.126	0.146	0.123	0.186	0.208	0.245
0.073	0.091	0.097	0.099	0.111	0.122	0.142	0.119	0.182	0.204	0.239
0.010	0.010	0.010	0.015	0.015	0.015	0.015	0.015	0.015	0.025	0.025
0.011	0.011	0.011	0.017	0.017	0.017	0.017	0.017	0.017	0.027	0.027
0.009	0.009	0.009	0.013	0.013	0.013	0.013	0.013	0.013	0.023	0.023
0.035	0.035	0.032	0.038	0.040	0.042	0.043	0.048	0.058	0.065	0.065
0.025	0.025	0.022	0.028	0.030	0.032	0.033	0.038	0.043	0.050	0.050
0.375	0.230	0.203	0.270	0.282	0.312	0.335	0.375	0.437	0.527	0.500
0.091	0.027	0.018	0.059	0.059	0.073	0.077	0.122	0.127	0.345	0.259

轴径
d₀

3/8

7/16

1/2

5/8

0.744

3/4

7/8

63/64

尺寸型号
D	公称
	最大值
	最小值
T	公称
	最大值
	最小值
V	最大值
	最小值
Y	参考
千件重kg

NA9-37	NA9-43	NA9-S43	NA9-50	NA9-62	NA9-S74	NA9-S74	NA9-75	NA9-87	NA9-S98
0.300	0.337	0.375	0.392	0.480	0.616	0.616	0.574	0.668	0.822
0.302	0.339	0.377	0.394	0.483	0.619	0.619	0.577	0.671	0.825
0.296	0.333	0.371	0.388	0.475	0.611	0.611	0.569	0.663	0.817
0.035	0.035	0.035	0.042	0.042	0.050	0.050	0.050	0.050	0.050
0.037	0.037	0.037	0.044	0.044	0.052	0.052	0.052	0.052	0.052
0.033	0.033	0.033	0.040	0.040	0.048	0.048	0.048	0.048	0.048
0.076	0.076	0.076	0.093	0.098	0.110	0.110	0.110	0.110	0.112
0.060	0.060	0.060	0.075	0.080	0.090	0.090	0.090	0.090	0.088
0.660	0.687	0.600	0.800	0.940	1.000	1.000	1.120	1.300	1.500
0.680	0.680	0.454	1.134	1.451	1.950	1.950	2.631	3.447	4.255

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

注：技术数据仅供参考，请以官方原件为准！
