首页 产品与标准 ASME B 18.27.2 (T6) - 1998 (R2017) NA4 重型轴用挡圈

NA4 重型轴用挡圈 ASME B 18.27.2 (T6) - 1998 (R2017)

选择规格尺寸 点击↓

0.394

0.428

0.473

1/2

0.591

5/8

0.669

3/4

0.787

7/8

63/64

1

1-1/16

1-1/8

1.181

1-3/16

1-1/4

1-5/16

1-3/8

1.378

1-1/2

1-9/16

1.575

1-3/4

1.772

1-15/16

1-31/32

2

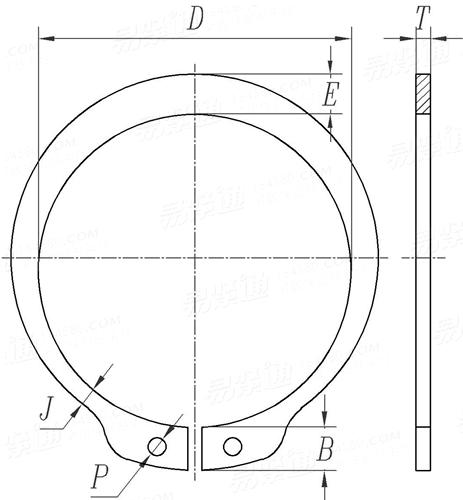

ASME B 18.27.2 (T6) - 1998 (R2017) NA4 重型轴用挡圈

尺寸单位: inch
美标ASME B18.27.2 (T6) - 1998 (R2017) ASME NA4 重型轴用挡圈
ASME B 18.27.2 (T6) - 1998 (R2017) NA4 重型轴用挡圈
扫一扫分享
公差
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
轴径
d0
0.394 0.428 0.473 1/2 0.591 5/8 0.669 3/4 0.787 7/8 63/64 1 1-1/16 1-1/8
尺寸型号
D 公称
最大值
最小值
T 公称
最大值
最小值
P 公称
最大值
最小值
B 最大值
E 公称
最大值
最小值
J 公称
最大值
最小值
千件重kg
NA4-39 NA4-42 NA4-47 NA4-50 NA4-59 NA4-62 NA4-66 NA4-75 NA4-75 NA4-87 NA4-98 NA4-98 NA4-106 NA4-112
0.362 0.394 0.435 0.46 0.543 0.575 0.616 0.689 0.689 0.804 0.906 0.906 0.976 1.036
0.365 0.397 0.44 0.465 0.548 0.58 0.621 0.694 0.694 0.809 0.911 0.911 0.986 1.046
0.356 0.388 0.425 0.45 0.533 0.565 0.606 0.679 0.679 0.794 0.896 0.896 0.961 1.021
0.035 0.035 0.042 0.05 0.05 0.05 0.05 0.078 0.078 0.078 0.078 0.078 0.093 0.093
0.037 0.037 0.044 0.052 0.052 0.052 0.052 0.081 0.081 0.081 0.081 0.081 0.096 0.096
0.033 0.033 0.04 0.048 0.048 0.048 0.048 0.075 0.075 0.075 0.075 0.075 0.09 0.09
0.042 0.042 0.042 0.05 0.05 0.05 0.05 0.078 0.078 0.078 0.078 0.078 0.093 0.093
0.052 0.052 0.052 0.06 0.06 0.06 0.06 0.093 0.093 0.093 0.093 0.093 0.108 0.108
0.04 0.04 0.04 0.048 0.048 0.048 0.048 0.076 0.076 0.076 0.076 0.076 0.091 0.091
0.105 0.105 0.105 0.124 0.134 0.134 0.134 0.185 0.185 0.185 0.185 0.185 0.225 0.225
0.068 0.076 0.088 0.09 0.102 0.108 0.112 0.127 0.127 0.148 0.151 0.151 0.161 0.169
0.072 0.08 0.092 0.095 0.107 0.113 0.117 0.133 0.133 0.154 0.157 0.157 0.168 0.176
0.064 0.072 0.084 0.085 0.097 0.103 0.107 0.121 0.121 0.142 0.145 0.145 0.154 0.162
0.039 0.043 0.053 0.05 0.057 0.059 0.062 0.077 0.077 0.083 0.084 0.084 0.09 0.095
0.043 0.047 0.057 0.055 0.062 0.064 0.067 0.083 0.083 0.089 0.09 0.09 0.097 0.102
0.035 0.039 0.049 0.045 0.052 0.054 0.057 0.071 0.071 0.077 0.078 0.078 0.083 0.088
0.318 0.39 0.635 0.726 0.998 1.043 1.179 2.54 2.54 3.402 3.538 3.538 5.216 5.67
轴径
d0
1.181 1-3/16 1-1/4 1-5/16 1-3/8 1.378 1-1/2 1-9/16 1.575 1-3/4 1.772 1-15/16 1-31/32 2
尺寸型号
D 公称
最大值
最小值
T 公称
最大值
最小值
P 公称
最大值
最小值
B 最大值
E 公称
最大值
最小值
J 公称
最大值
最小值
千件重kg
NA4-118 NA4-118 NA4-125 NA4-131 NA4-137 NA4-137 NA4-150 NA4-156 NA4-156 NA4-175 NA4-175 NA4-193 NA4-193 NA4-200
1.087 1.087 1.15 1.208 1.268 1.288 1.38 1.437 1.437 1.608 1.608 1.782 1.782 1.84
1.097 1.097 1.16 1.218 1.278 1.298 1.39 1.45 1.45 1.621 1.621 1.795 1.795 1.853
1.072 1.072 1.135 1.193 1.253 1.273 1.365 1.417 1.417 1.588 1.588 1.762 1.762 1.82
0.093 0.093 0.093 0.093 0.093 0.093 0.109 0.109 0.109 0.109 0.109 0.125 0.125 0.125
0.096 0.096 0.096 0.096 0.096 0.096 0.112 0.112 0.112 0.112 0.112 0.129 0.129 0.129
0.09 0.09 0.09 0.09 0.09 0.09 0.106 0.106 0.106 0.106 0.106 0.121 0.121 0.121
0.093 0.093 0.093 0.093 0.093 0.093 0.109 0.109 0.109 0.109 0.109 0.125 0.125 0.125
0.108 0.108 0.108 0.108 0.108 0.108 0.124 0.124 0.124 0.124 0.124 0.14 0.14 0.14
0.091 0.091 0.091 0.091 0.091 0.091 0.107 0.107 0.107 0.107 0.107 0.123 0.123 0.123
0.225 0.225 0.225 0.225 0.225 0.225 0.285 0.285 0.285 0.295 0.295 0.32 0.32 0.32
0.176 0.176 0.185 0.192 0.2 0.2 0.218 0.228 0.228 0.254 0.254 0.28 0.28 0.29
0.183 0.183 0.192 0.199 0.207 0.207 0.226 0.236 0.236 0.262 0.262 0.288 0.288 0.298
0.169 0.169 0.178 0.185 0.193 0.193 0.21 0.22 0.22 0.246 0.246 0.272 0.272 0.282
0.098 0.098 0.103 0.106 0.11 0.11 0.123 0.127 0.127 0.14 0.14 0.154 0.154 0.16
0.105 0.105 0.11 0.113 0.117 0.117 0.131 0.135 0.135 0.148 0.148 0.162 0.162 0.168
0.091 0.091 0.096 0.099 0.103 0.103 0.115 0.119 0.119 0.132 0.132 0.146 0.146 0.152
6.123 6.123 6.759 7.257 8.074 8.074 12.247 14.061 14.061 15.15 15.15 21.772 21.772 22.952
替代列表
ASME B 18.27.2NA4 - 1998(R2017) ASME B 18.27.2NA5 - 1998(R2017)

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
注：技术数据仅供参考，请以官方原件为准！
