扭转弹簧 N I 型 GB /T 1239 (N I) - 2009

---

• 

  5. 技术要求


      产品应按经规定程序批准的产品图样及技术文件制造。

  5.1 材料

  5.1.1 弹簧一般采用下表规定的材料，若需要其他材料时，由供需双方商定。

  序号	标准号	标准名称
  1	GB/T 4357-1989	碳素弹簧钢丝
  2	GB/T 21652	铜及铜合金线材
  3	GB/T 18983	油淬火 - 回火弹簧钢丝
  4	YB(T) 11	弹簧用不锈钢丝
  5	YB/T 5311	重要用途碳素弹簧钢丝
  6	YS/T 571	铍青铜线




  5.1.2 弹簧材料的质量应符合相应材料标准的有关规定，必须备有材料制造商的质量证明书，并经复验合格后方可使用。

  5.2 极限偏差等级

      弹簧尺寸与特性的极限偏差分为 1、2、3 三个等级。各项目等级应根据使用需要，分别独立选定。

  5.3 尺寸参数及极限偏差

  5.3.1 内径或外径

      弹簧内径或外径的极限偏差按表 3 的规定。

  表 3 （单位：毫米）

  旋绕比 C（C=D/d）	精度等级
  	1	2	3
  4~8	±0.010 D，最小 ±0.15	±0.015 D，最小 ±0.2	±0.025 D，最小 ±0.4
  ＞8~15	±0.015 D，最小 ±0.2	±0.020 D，最小 ±0.3	±0.030 D，最小 ±0.5
  ＞15~22	±0.020 D，最小 ±0.3	±0.030 D，最小 ±0.5	±0.040 D，最小 ±0.7

  5.3.2 自由角度

      弹簧有特性要求时自由角度作参考，无特性要求的弹簧，自由角度的极限偏差按表 4 规定。

  表 4（单位：度）

  有效圈数 n	精度等级
  	1	2	3
  ≤ 3	±8	±10	±15
  ＞3~10	±10	±15	±20
  ＞10~20	±15	±20	±30
  ＞20~30	±20	±30	±40
  注：表中所列极限偏差数值，适用于旋转比 4 ~ 22 的弹簧。

  5.3.3 自由长度

      有间距弹簧的自由长度 H₀ 的极限偏差按表 5 的规定，五间距弹簧的自由长度仅作参考。

  表 5 （单位：毫米）

  旋绕比 C（C=D/d）	精度等级
  	1	2	3
  4~8	±0.015 H₀，最小 ±0.3	±0.030 H₀，最小 ±0.6	±0.050 H₀，最小 ±1.0
  ＞8~15	±0.020 H₀，最小 ±0.4	±0.040 H₀，最小 ±0.8	±0.070 H₀，最小 ±1.4
  ＞15~22	±0.030 H₀，最小 ±0.6	±0.060 H₀，最小 ±1.2	±0.090 H₀，最小 ±1.8

  5.3.4 扭臂长度

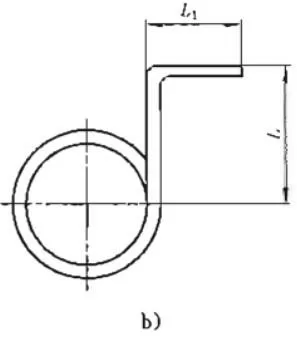

      弹簧扭臂长度的测量部位按图 1 所示，其极限偏差按表 6 规定。




  图 1 扭臂长度 L、L₁

  表 6 （单位：毫米）

  材料直径 d	精度等级
  	1	2	3
  0.5~1	±0.02 L（L₁），最小 ±0.5	±0.03 L（L₁），最小 ±0.7	±0.04 L（L₁），最小 ±1.5
  ＞1~2	±0.02 L（L₁），最小 ±0.7	±0.03 L（L₁），最小 ±1.0	±0.04 L（L₁），最小 ±2.0
  ＞2~4	±0.02 L（L₁），最小 ±1.0	±0.03 L（L₁），最小 ±1.5	±0.04 L（L₁），最小 ±3.0
  ＞4	±0.02 L（L₁），最小 ±1.5	±0.03 L（L₁），最小 ±2.0	±0.04 L（L₁），最小 ±4.0

  5.3.5 扭臂弯曲角度

      5.3.5.1  扭臂弯曲角度 ɑ 如图 2 所示，其极限偏差按表 7 规定。




  注：扭臂弯曲角度半径 r 如图 2 所示，不小于钢丝直径 d。

  图 2 弯曲半径及弯曲角度





  表 7（单位：度）

  等 级	1	2	3
  ɑ 的极限偏差	±5	±10	±15

  5.4 弹簧特性及极限偏差

  5.4.1 弹簧特性一般不做规定，需要时由需方在图样中确定。

  5.4.2 弹簧特性由规定时，在指定扭转角时的扭矩极限偏差按式（ 1 ）计算：

  扭矩的极限偏差 = ±（计算扭转角 × ß₁ + ß₂）× T'        ………………………………（ 1 ）

    式中：

          T' —— 弹簧扭转刚度，单位为 牛毫米每度 [ N * mm/( ° ) ]；

  ß₁ 、ß₂ —— 按表 8 和表 9 的规定。


   表 8

  等 级	1	2	3
  ß₁	0.03	0.05	0.08

  表 9


  圈数	≥ 3~10	≥ 10~20	≥ 20~30
  ß₂	10	15	20

  5.5 热处理

      弹簧在成形后需经去应力退火处理，用铍青铜线成形的弹簧需进行时效处理，其强度不与考核。

  5.6 表面质量

      弹簧的表面不得由肉眼可见的有害缺陷。

  5.7 表面处理

      弹簧表面处理应在产品图样中注明，其处理的介质、方法应符合相应的环境保护法规，但弹簧应尽量避免采用可能导致氢脆的表面处理方法。

  5.8 其他

      有特殊技术要求时，由供需双方商定。
