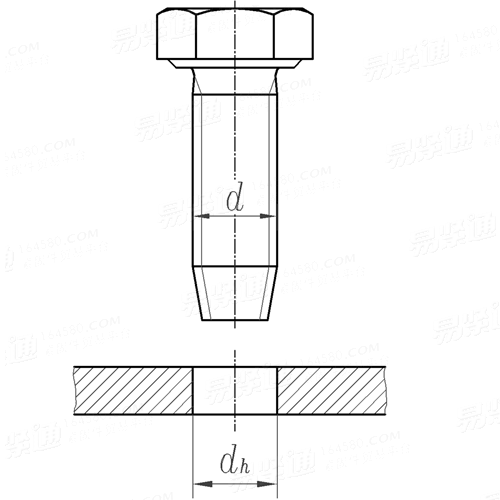

DIN 7500 (-2) - 2016 用于公制ISO螺纹的自攻螺钉- 第2部分：孔直径的指导值

尺寸单位: 毫米(mm)
德标DIN 7500 (-2) - 2016 DIN7500 7500DIN 用于公制ISO螺纹的自攻螺钉- 第2部分：孔直径的指导值
DIN 7500 (-2) - 2016 用于公制ISO螺纹的自攻螺钉- 第2部分：孔直径的指导值
扫一扫分享
公差
螺纹规格
M2.5
St 		M2.5
Al 		M3
St 		M3
Al 		M3.5
St 		M3.5
Al 		M4
St 		M4
Al
2 拧入长度
2.5
3
3.5
4
5
6
6.5
7
7.5
8
9
10
10.5
12
>12 & ≤15
>15 & ≤16
>16 & ≤18
>18 & ≤20
>20 & ≤24
>24 & ≤30
2.25 - - - - - - -
2.25 - 2.75 - - - - -
2.30 - 2.75 - 3.20 - - -
2.30 - 2.75 - 3.20 - 3.65 -
2.30 - 2.75 - 3.20 - 3.65 -
2.30 - 2.75 - 3.20 - 3.70 -
- 2.30 2.75 2.75 3.20 - 3.70 -
- 2.30 - 2.75 3.20 - 3.70 -
- 2.30 - 2.75 3.20 3.20 3.70 -
- 2.30 - 2.75 - 3.20 3.70 -
- - - 2.75 - 3.20 3.70 3.70
- - - 2.75 - 3.20 - 3.70
- - - - - - - 3.70
- - - - - - - -
- - - - - - - -
- - - - - - - -
- - - - - - - -
- - - - - - - -
- - - - - - - -
- - - - - - - -
- - - - - - - -
螺纹规格
M5
St 		M5
Al 		M6
St 		M6
Al 		M8
St 		M8
Al 		M10
St 		M10
Al
2 拧入长度
2.5
3
3.5
4
5
6
6.5
7
7.5
8
9
10
10.5
12
>12 & ≤15
>15 & ≤16
>16 & ≤18
>18 & ≤20
>20 & ≤24
>24 & ≤30
- - - - - - - -
- - - - - - - -
- - - - - - - -
- - - - - - - -
4.60 - - - - - - -
4.60 - 5.50 - - - - -
4.60 - 5.50 - - - - -
4.60 - 5.50 - 7.45 - - -
4.65 - 5.55 - 7.45 - - -
4.65 - 5.55 - 7.45 - - -
4.65 - 5.55 - 7.45 - 9.35 -
4.65 - 5.55 - 7.45 - 9.35 -
4.65 4.65 5.55 - 7.45 - 9.35 -
- 4.65 5.55 - 7.45 - 9.35 -
- 4.65 5.60 5.60 7.45 - 9.35 -
- - - 5.60 7.45 - 9.35 -
- - - 5.60 7.50 7.50 9.35 -
- - - 5.60 - 7.50 9.35 -
- - - - - 7.50 9.35 9.35
- - - - - 7.50 - 9.35
- - - - - - - 9.40
①,St = DC01，DC03，DC04，DC05，根据DIN EN 10130
②,Al =符合DIN EN 485-2的EN AW-1050A（Al99.5）
替代列表
DIN 7500-2 - 1984 DIN 7500-2 - 2016
