首页 产品与标准 BS 4620 (T7) - 1970 米制热锻粗制半沉头铆钉 [Table 7]

米制热锻粗制半沉头铆钉 [Table 7] BS 4620 (T7) - 1970

选择规格尺寸 点击↓

(Φ14)

Φ16

(Φ18)

Φ20

(Φ22)

Φ24

(Φ27)

Φ30

(Φ33)

Φ36

(Φ39)

括号内尺寸为非优选

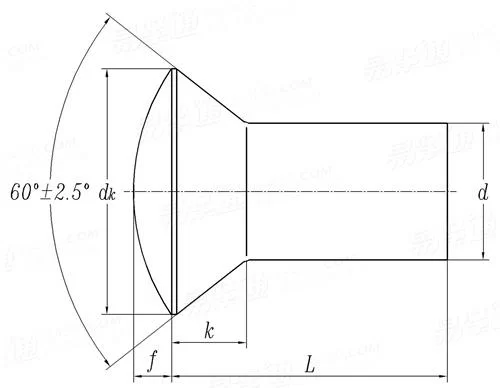

BS 4620 (T7) - 1970 米制热锻粗制半沉头铆钉 [Table 7]

尺寸单位: mm
英标BS 4620 (T7) - 1970 BS4620 4620BS 米制热锻粗制半沉头铆钉 [Table 7]
BS 4620 (T7) - 1970 米制热锻粗制半沉头铆钉 [Table 7]
扫一扫分享
单重计算 公差
公称直径
d
(Φ14) Φ16 (Φ18) Φ20 (Φ22) Φ24 (Φ27) Φ30 (Φ33) Φ36 (Φ39)
d 最大值
最小值
dk 最大值
最小值
f
k 参考
14.43 16.43 18.43 20.52 22.52 24.52 27.62 30.62 33.62 36.62 39.62
13.57 15.57 17.57 19.48 21.48 23.48 26.38 29.38 32.38 35.38 38.38
22.25 25.25 28.25 31.8 34.8 37.8 42.5 47.5 52.5 58 62
19.75 22.75 25.75 28.2 31.2 34.2 37.5 42.5 47.5 52 56
2.8 3.2 3.6 4 4.4 4.8 5.4 6 6.6 7.2 7.8
6.02 6.88 7.74 8.6 9.46 10.32 11.61 12.9 14.19 15.48 16.77

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
注：技术数据仅供参考，请以官方原件为准！
