米字槽半沉头木螺钉 Table 26 BS 1210 - 1963

选择规格尺寸 点击↓

3#

4#

5#

6#

7#

8#

9#

10#

12#

14#

16#

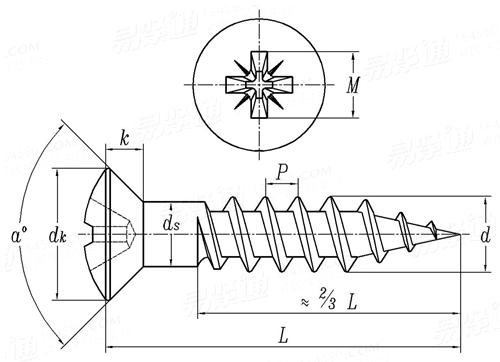

BS 1210 - 1963 米字槽半沉头木螺钉 Table 26

尺寸单位: inch
英标BS 1210 - 1963 BS1210 1210BS 米字槽半沉头木螺钉 Table 26
BS 1210 - 1963 米字槽半沉头木螺钉 Table 26
扫一扫分享
公差
螺纹规格
d
3# 4# 5# 6# 7# 8# 9# 10# 12# 14# 16#
ds 公称
最大值
最小值
PP
dk 最大值
最小值
k 最大值
M 公称
槽号
0.094 0.108 0.122 0.136 0.150 0.164 0.178 0.192 0.220 0.248 0.276
0.097 0.113 0.127 0.141 0.155 0.169 0.183 0.197 0.225 0.253 0.281
0.090 0.104 0.117 0.131 0.145 0.159 0.173 0.186 0.212 0.238 0.266
24 22 20 18 16 14 12 12 10 9 8
0.188 0.216 0.244 0.272 0.300 0.328 0.356 0.384 0.440 0.496 0.552
0.179 0.205 0.232 0.258 0.285 0.312 0.338 0.365 0.418 0.472 0.524
0.055 0.064 0.073 0.082 0.091 0.100 0.109 0.117 0.135 0.153 0.170
0.109 0.123 0.150 0.170 0.183 0.197 0.200 0.208 0.275 0.299 0.315
1 1 2 2 2 2 2 2 3 3 3
①,a°= 87° ~ 90°

引用参考

GB /T 922 - 1986
木螺钉技术条件
GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
注：技术数据仅供参考，请以官方原件为准！
