冲模导向装置 滑动导向导套 B型 GB /T 2861.3 - 2008

选择规格尺寸 点击↓

16

18

20

22

25

28

32

35

40

45

50

55

60

GB /T 2861.3 - 2008 冲模导向装置 滑动导向导套 B型

尺寸单位: 毫米(mm)
国标GB /T2861.3 - 2008 GB2861.3 2861.3GB 冲模导向装置 滑动导向导套 B型
GB /T 2861.3 - 2008 冲模导向装置 滑动导向导套 B型
扫一扫分享
公称长度L
公称直径
D
16 18 20 22 25 28 32 35 40 45 50 55 60
D 最小值=公称
Ⅰ级精度模架导柱 最大值
Ⅱ级精度模架导柱 最大值
d 公称
最大值
最小值
16 18 20 22 25 28 32 35 40 45 50 55 60
16.011 18.011 20.013 22.013 25.013 28.013 32.016 35.016 40.016 45.016 50.016 55.019 60.019
16.018 18.018 20.021 22.021 25.021 28.021 32.025 35.025 40.025 45.025 50.025 55.03 60.03
25 28 32 35 38 42 45 50 55 60 65 70 76
25.041 28.041 32.05 35.05 38.05 42.05 45.05 50.05 55.06 60.06 65.06 70.062 76.062
25.028 28.028 32.034 35.034 38.034 42.034 45.034 50.034 55.041 60.041 65.041 70.043 76.062
H
- - - - - - - - - - - - -
①,材料由制造者选定,推荐采用 20Cr 渗碳深度0.8mm~1.2mm,硬度58~62 HRC;GCr15 硬度58~62 HRC.
②,t3 ,t4 应符合JB/T 8071 中的规定。其余应符合JB/T 8070 的规定。

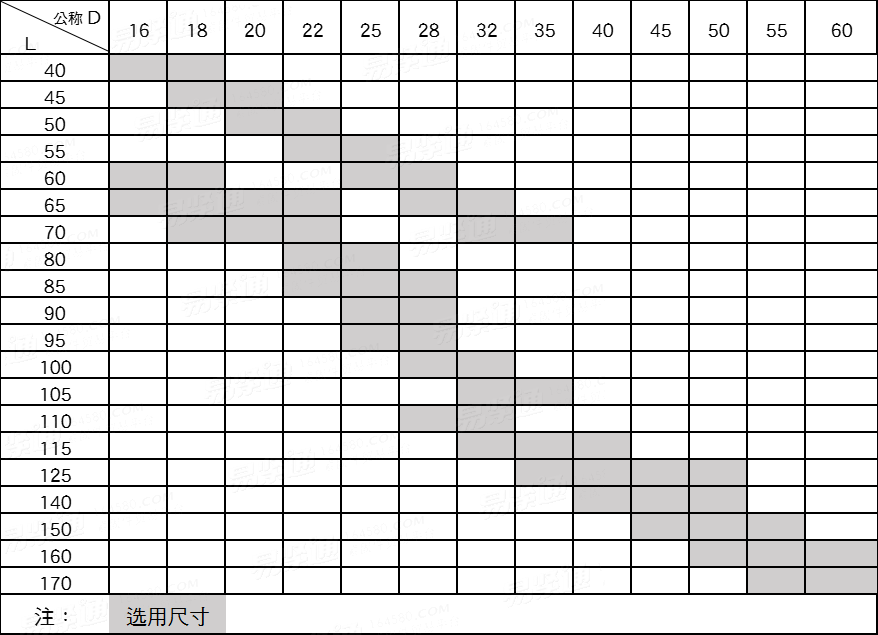

推荐长度L

注:技术数据仅供参考,请以官方原件为准!
