冲模导向装置滑动导向导套 B型 GB /T 2861.3 - 2008

选择规格尺寸点击↓

16

18

20

22

25

28

32

35

40

45

50

55

60

GB /T 2861.3 - 2008 冲模导向装置滑动导向导套 B型

尺寸单位: 毫米(mm)

国标GB /T2861.3 - 2008 GB2861.3 2861.3GB 冲模导向装置滑动导向导套 B型

GB /T 2861.3 - 2008 冲模导向装置滑动导向导套 B型

扫一扫分享

公差

公称直径
D

16

18

20

22

25

28

32

35

40

45

50

55

60

D		最小值=公称
		Ⅰ级精度模架导柱	最大值
		Ⅱ级精度模架导柱	最大值
d		公称
		最大值
		最小值

16	18	20	22	25	28	32	35	40	45	50	55	60
16.011	18.011	20.013	22.013	25.013	28.013	32.016	35.016	40.016	45.016	50.016	55.019	60.019
16.018	18.018	20.021	22.021	25.021	28.021	32.025	35.025	40.025	45.025	50.025	55.03	60.03
25	28	32	35	38	42	45	50	55	60	65	70	76
25.041	28.041	32.05	35.05	38.05	42.05	45.05	50.05	55.06	60.06	65.06	70.062	76.062
25.028	28.028	32.034	35.034	38.034	42.034	45.034	50.034	55.041	60.041	65.041	70.043	76.062

H

-

-

-

-

-

-

-

-

-

-

-

-

-

①,材料由制造者选定，推荐采用 20Cr 渗碳深度0.8mm~1.2mm，硬度58~62 HRC；GCr15 硬度58~62 HRC.
②,t3 ,t4 应符合JB/T 8071 中的规定。其余应符合JB/T 8070 的规定。

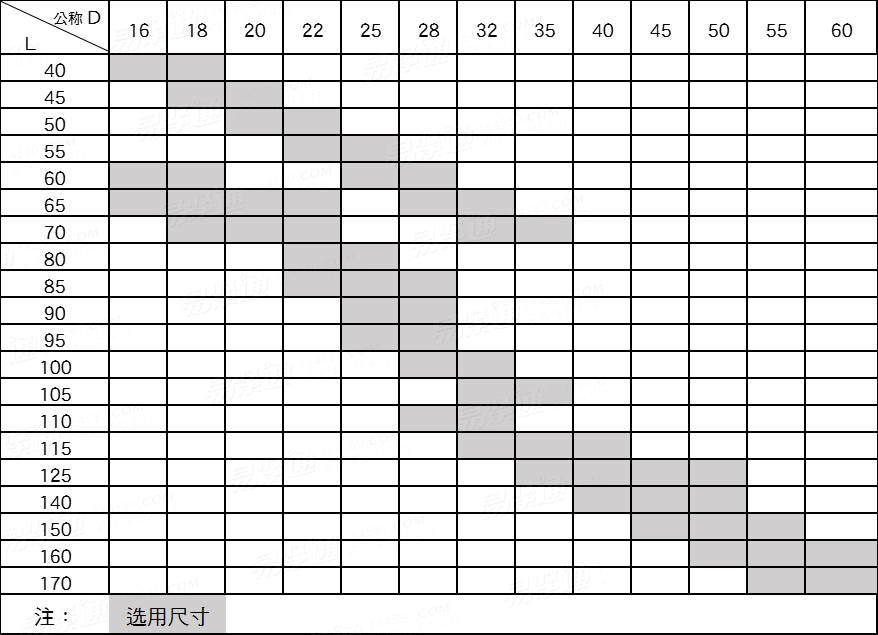

推荐长度L

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

注：技术数据仅供参考，请以官方原件为准！
