切边模零件 - 导柱 JB /T 6499.1 - 2015

选择规格尺寸点击↓

32

40

50

60

80

100

JB /T 6499.1 - 2015 切边模零件 - 导柱

尺寸单位: 毫米(mm)

机械行业JB /T6499.1 - 2015 JB6499.1 6499.1JB 切边模零件 - 导柱

JB /T 6499.1 - 2015 切边模零件 - 导柱

扫一扫分享

公差

公称直径
D

32

40

50

60

80

100

D	最大值
	最小值
D₁	公称
	最大值
	最小值
D₂	最大值=公称
	最小值
d
d₁
L₁
L₂
L₃

31.91	39.91	49.99	59.99	79.988	99.988
31.975	39.975	49.971	59.971	79.966	99.966
32	40	50	75	95	120
32.042	40.042	50.042	75.051	95.059	120.059
32.026	40.026	50.026	75.032	95.037	120.037
32	40	50	60	80	100
31.5	39.5	49.5	59.5	79.5	99.5
22	28	38	48	67	90
10	15	20	25	36	45
20	25	30	36	45	56
25	30	34	40	50	60
50	60	75	90	120	150

①,材料由制造者选定，推荐采用20、20Cr 或 20CrMnTi 钢，渗碳深度1.0mm~1.5mm，热处理硬度 50~62HRC。

相关材料标准或牌号

GB /T 699-1999

GB /T 3077-1999

GB /T 3077-1999

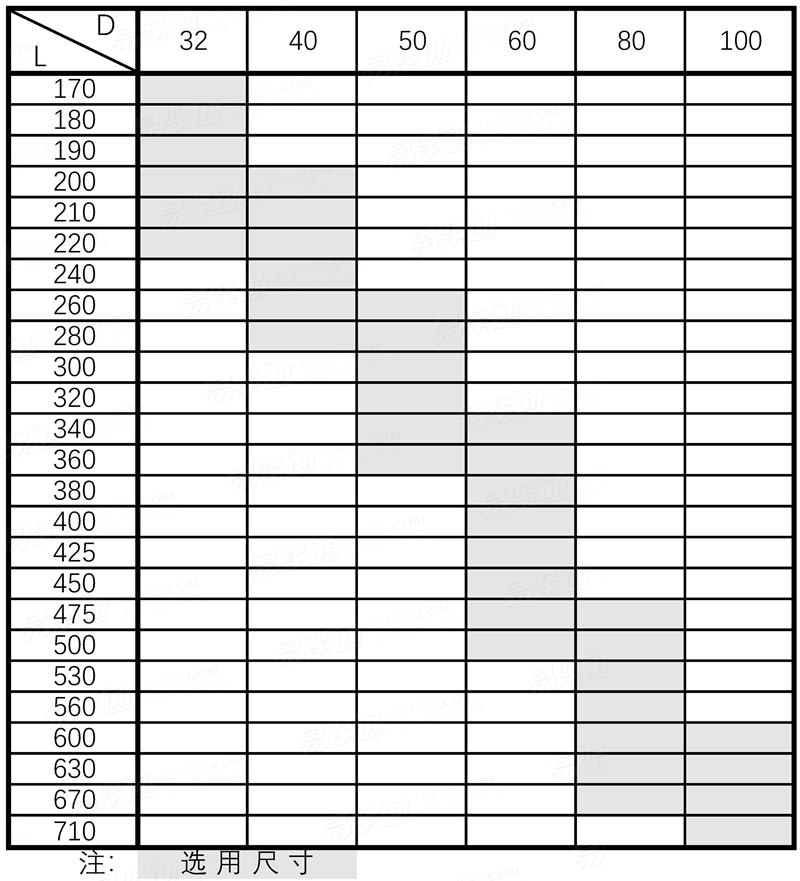

推荐长度L

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

注：技术数据仅供参考，请以官方原件为准！
