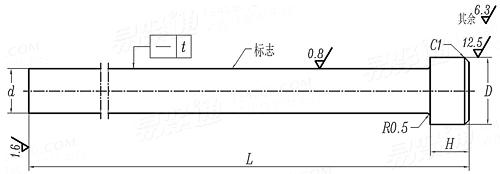

冷镦模具通用件-顶料杆 B型 (适用于螺栓、螺钉) JB /T 4208.17 - 1996

选择规格尺寸 点击↓

M2

M2.5

M2.5

M3

M4

M4

M5

M6

M5

M6

M8

M8

M10

M12

M12

M14

M16

同规格,其他部分尺寸不同
JB /T 4208.17 - 1996 冷镦模具通用件-顶料杆 B型 (适用于螺栓、螺钉)

尺寸单位: 毫米(mm)
机械行业JB /T4208.17 - 1996 JB4208.17 4208.1 冷镦模具通用件-顶料杆 B型 (适用于螺栓、螺钉)
JB /T 4208.17 - 1996 冷镦模具通用件-顶料杆 B型 (适用于螺栓、螺钉)
扫一扫分享
螺纹规格
M2 M2.5 M2.5 M3 M4 M4 M5 M6 M5
d GB5780~5784、GB70、GB65~69、GB818~820 公称
最大值
最小值
GB5785~5786 公称
最大值
最小值
L 最大值=公称
最小值
D
H
t
适用机床
1.65 2.12 2.12 2.58 3.43 3.43 4.36 5.22 4.36
1.63 2.1 2.1 2.56 3.4 3.4 4.33 5.19 4.33
1.605 2.075 2.075 2.535 3.37 3.37 4.3 5.16 4.3
- - - - - - - - -
- - - - - - - - -
- - - - - - - - -
37.5 37.5 53 53 53 84(64) 84(64) 84(64) 115(80)
37.04 37.04 52.54 52.54 52.54 83.54(63.54) 83.54(63.54) 83.54(63.54) 114.54(79.54)
3.5 3.5 3.5 5 5 5 7 7 7
2.5 2.5 3 3 3 4 4 4 5
0.03 0.03 0.03 0.03 0.03 0.04 0.04 0.04 0.05
Z12-2.5 Z12-2.5 Z12-4 Z12-4 Z12-4 Z12-6、Z47-6 Z12-6、Z47-6 Z12-6、Z47-6 Z12-8
螺纹规格
M6 M8 M8 M10 M12 M12 M14 M16
d GB5780~5784、GB70、GB65~69、GB818~820 公称
最大值
最小值
GB5785~5786 公称
最大值
最小值
L 最大值=公称
最小值
D
H
t
适用机床
5.22 7.04 7.04 8.86 10.67 10.67 12.49 14.49
5.19 7 7 8.82 10.62 10.62 12.44 14.44
5.16 6.964 6.964 8.784 10.577 10.577 12.397 14.397
- 7.21 7.21 9.21 10.85 10.85 12.85 14.85
- 7.17 7.17 9.17 10.8 10.8 12.8 14.8
- 7.134 7.134 9.134 10.757 10.757 12.757 14.757
115(80) 115(80) 155(125) 155(125) 155(125) 160 160 160
114.54(79.54) 114.54(79.54) 154.37(124.37) 154.37(124.37) 154.37(124.37) 159.37 159.37 159.37
7 10 10 14 14 14 18 18
5 5 5 5 5 5 5 5
0.05 0.05 0.05 0.05 0.05 0.05 0.05 0.05
Z12-8 Z12-8 Z12-12 Z12-12 Z12-12 Z12-16 Z12-16 Z12-16
①,注:括号内尺寸系根据自动冷镦机现行模腔尺寸确定 。
②,适用于双击整模自动冷镦机的模具。
③,技术要求:
材料——螺纹规格≤12,65Mn(GB1222);螺纹规格≥14,9CrSi(GB1298)。
热处理硬度58~60HRC。
在规定部位标志出螺栓(螺钉)的标准号、螺纹规格及机床型号。
其他技术要求按JB/T 4213的规定。
