冷镦模具通用件-顶料杆 A型 (适用于GB5781、GB5783、GB8786、GB70) JB /T 4208.16 - 1996

选择规格尺寸点击↓

M10

M12

M14

M16

同规格，其他部分尺寸不同

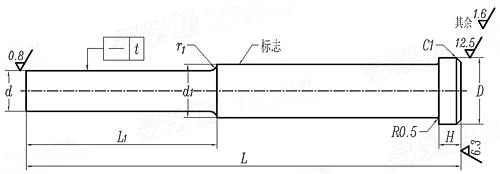

JB /T 4208.16 - 1996 冷镦模具通用件-顶料杆 A型 (适用于GB5781、GB5783、GB8786、GB70)

尺寸单位: 毫米(mm)

机械行业JB /T4208.16 - 1996 JB4208.16 4208.1 冷镦模具通用件-顶料杆 A型 (适用于GB5781、GB5783、GB8786、GB70)

扫一扫分享

公差

螺纹规格

M10

M12

M14

M16

d	GB5781、GB5783、GB70	公称
		最大值
		最小值
	GB5786	公称
		最大值
		最小值
d₁	最大值=公称
	最小值
L₁	最大值=公称
	最小值
L	最大值=公称
	最小值
D
H
t
适用机床

2.58	3.43	3.43	4.36	5.22	4.36	5.22	7.04	7.04	8.86	10.67	10.67	12.49	14.49
2.56	3.4	3.4	4.33	5.19	4.33	5.19	7	7	8.82	10.62	10.62	12.44	14.44
2.535	3.37	3.37	4.3	5.16	4.3	5.16	6.964	6.964	8.784	10.577	10.577	12.397	14.397
-	-	-	-	-	-	-	7.21	7.21	9.21	10.85	10.85	12.85	14.85
-	-	-	-	-	-	-	7.17	7.17	9.17	10.8	10.8	12.8	14.8
-	-	-	-	-	-	-	7.134	7.134	9.134	10.757	10.757	12.757	14.757
4	4	6	6	6	8	8	8	12	12	12	16	16	16
3.88	3.88	5.88	5.88	5.88	7.85	7.85	7.85	11.82	11.82	11.82	15.82	15.82	15.82
32	32	32	36	36	36	36	45	45	55	55	70	70	70
31.84	31.84	31.84	35.84	35.84	35.84	35.84	44.84	44.84	54.81	54.81	69.81	69.81	69.81
53	53	84(64)	84(64)	84(64)	115(80)	115(80)	115(80)	155(125)	155(125)	155(125)	160	160	160
52.54	52.54	83.54(63.54)	83.54(63.54)	83.54(63.54)	114.54(79.54)	114.54(79.54)	114.54(79.54)	154.37(124.37)	154.37(124.37)	154.37(124.37)	159.37	159.37	159.37
6	6	8	8	8	10	10	10	15	15	15	20	20	20
3	3	4	4	4	5	5	5	5	5	5	5	5	5
0.025	0.025	0.025	0.025	0.025	0.03	0.03	0.03	0.03	0.03	0.03	0.04	0.04	0.04
Z12-4	Z12-4	Z12-6	Z12-6	Z12-6	Z12-8	Z12-8	Z12-8	Z12-12	Z12-12	Z12-12	Z12-16	Z12-16	Z12-16

①,注：括号内尺寸系根据自动冷镦机现行模腔尺寸确定。
②,适用于双击整模自动冷镦机的模具。
③,技术要求：
材料——螺纹规格≤12，65Mn(GB1222)；螺纹规格≥14，9CrSi(GB1298)。
热处理硬度58~60HRC。
在规定部位标志出螺栓(螺钉)的标准号、螺纹规格及机床型号。
其他技术要求按JB/T 4213的规定。

替代列表

JB /T 4208.16 - 1996 JB /T 4208.5 - 2014
