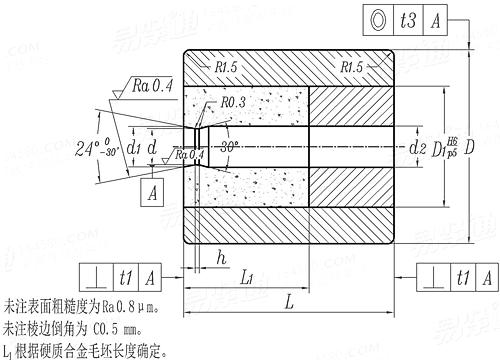

冷镦模具通用件-缩径模 B2型（适用GB5786） JB /T 4208.4 - 2014

选择规格尺寸点击↓

M8×1

M10×1

M12×1.5

M14×1.5

M16×1.5

M18×1.5

M20×2

JB /T 4208.4 - 2014 冷镦模具通用件-缩径模 B2型（适用GB5786）

尺寸单位: 毫米(mm)

机械行业JB /T4208.4 - 2014 JB4208.4 4208.4JB 冷镦模具通用件-缩径模 B2型（适用GB5786）

扫一扫分享

公差最小破坏扭矩牌号等级

螺纹规格

M8×1

M10×1

M12×1.5

M14×1.5

M16×1.5

M18×1.5

M20×2

d	最小值=公称
	最大值
d₁	最小值=公称
	最大值
D	公称
	最大值
	最小值
L	最大值=公称
	最小值
d₂	比d实际尺寸增加值
D₁
h
h₁
t₁ ^②
t₃ ^②

7.24	9.24	10.89	12.89	14.89	16.89	18.53
7.262	9.262	10.917	12.917	14.917	16.917	18.563
8	10	12	14	16	18	20
8.09	10.09	12.11	14.11	16.11	18.11	20.13
38	48	48	62	62	78	78
38.085	48.095	48.095	62.117	62.117	78.132	78.132
38.06	48.07	48.07	62.087	62.087	78.102	78.102
42	52	52	66	66	80	80
41.9	51.88	51.88	65.88	65.88	79.88	79.88
0.03~0.05	0.03~0.05	0.03~0.05	0.04~0.06	0.04~0.06	0.05~0.07	0.05~0.07
22	30	30	40	40	45	45
0.8	1	1.2	1.4	1.6	1.8	2
1.79	1.79	2.61	2.61	2.61	2.61	3.46
0.06	0.08	0.08	0.08	0.08	0.1	0.1
0.06	0.06	0.06	0.08	0.08	0.08	0.08

①,材料由制造者选定。模套推荐采用45、45Cr、30CrMnSi、60Si2Mn，硬度为44~48HRC；模芯推荐采用YG20C、YG25C；模芯垫推荐Cr12MoV，硬度为58~62HRC
技术要求应符合JB/T 4213的规定。
②,B1、B2在同一个规格的情况下D值与L值等参数相同，其对应的同轴度 t3 和垂直度 t1 也应一致，故将原件中B2型的同轴度 t3 和垂直度 t1 数值做了对调，使得B2与B1的同轴度 t3 和垂直度 t1 一致，特此注明。

替代列表

JB /T 4208.15 - 1996 JB /T 4208.4 - 2014
