冷镦模具通用件-缩径模 B2型(适用GB5786) JB /T 4208.15 - 1996

选择规格尺寸 点击↓

M8×1

M10×1

M12×1.5

M14×1.5

M16×1.5

M18×1.5

M20×2

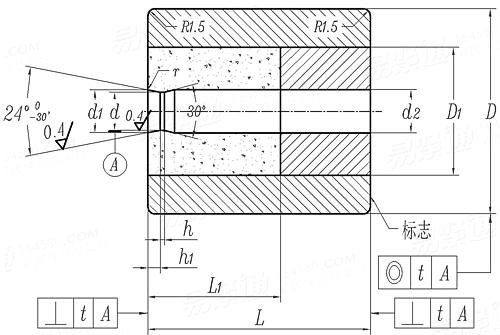

JB /T 4208.15 - 1996 冷镦模具通用件-缩径模 B2型(适用GB5786)

尺寸单位: 毫米(mm)
机械行业JB /T4208.15 - 1996 JB4208.15 4208.1 冷镦模具通用件-缩径模 B2型(适用GB5786)
JB /T 4208.15 - 1996 冷镦模具通用件-缩径模 B2型(适用GB5786)
扫一扫分享
螺纹规格
M8×1 M10×1 M12×1.5 M14×1.5 M16×1.5 M18×1.5 M20×2
d 最小值=公称
最大值
d1 最小值=公称
最大值
D 公称
最大值
最小值
L 最大值=公称
最小值
d2 比d实际尺寸增加值
D1
h
h1
t 同轴度
垂直度
7.24 9.24 10.89 12.89 14.89 16.89 18.53
7.262 9.262 10.917 12.917 14.917 16.917 18.563
8 10 12 14 16 18 20
8.09 10.09 12.11 14.11 16.11 18.11 20.13
38 48 48 62 62 78 78
38.085 48.095 48.095 62.117 62.117 78.132 78.132
38.06 48.07 48.07 62.087 62.087 78.102 78.102
42 52 52 66 66 80 80
41.9 51.88 51.88 65.88 65.88 79.88 79.88
0.03~0.05 0.03~0.05 0.03~0.05 0.04~0.06 0.04~0.06 0.05~0.07 0.05~0.07
22 30 30 40 40 45 45
0.8 1 1.2 1.4 1.6 1.8 2
1.79 1.79 2.61 2.61 2.61 2.61 3.46
0.06 0.06 0.06 0.08 0.08 0.08 0.08
0.06 0.08 0.08 0.08 0.08 0.1 0.1
①,L1根据硬质合金毛坯长度确定。
②,技术要求:
材料——模套5CrNiMo(GB1299)或60Si2Mn(GB1222);模芯YG20C;模芯垫Cr12MoV(GB1299)。
热处理硬度——模套44~48HRC;模芯垫58~64HRC。
在规定部位标志出螺栓的标准号、螺纹规格及“B”字样。
其他技术要求按JB/T 4213的规定。
③,B1、B2在同一个规格的情况下D值与L值等参数相同,其对应的同轴度和垂直度也应一致,故将原件中B2型的垂直度与同轴度数值做了对调,使得B2与B1的同轴度和垂直度一致,特此注明。
替代列表
注:技术数据仅供参考,请以官方原件为准!
