冷镦模具通用件-缩径模 A型（适用GB5780、GB5782、GB70） JB /T 4208.14 - 1996

选择规格尺寸点击↓

M10

M12

M14

M16

M18

M20

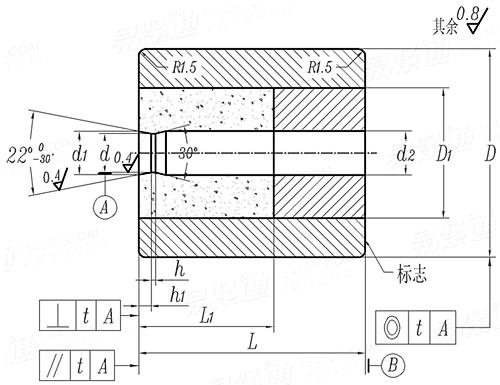

JB /T 4208.14 - 1996 冷镦模具通用件-缩径模 A型（适用GB5780、GB5782、GB70）

尺寸单位: 毫米(mm)

机械行业JB /T4208.14 - 1996 JB4208.14 4208.1 冷镦模具通用件-缩径模 A型（适用GB5780、GB5782、GB70）

扫一扫分享

公差

螺纹规格

M10

M12

M14

M16

M18

M20

d	最小值=公称
	最大值
d₁	最小值=公称
	最大值
D	公称
	最大值
	最小值
L	最大值=公称
	最小值
d₂	比d实际尺寸增加值
D₁
h
h₁
t	垂直度
	同轴度

2.6	3.46	4.39	5.25	7.08	8.9	10.72	12.54	14.54	16.2	18.2
2.614	3.478	4.408	5.268	7.102	8.922	10.747	12.567	14.567	16.227	18.233
2.9	3.9	4.9	5.9	7.85	9.85	11.8	13.8	15.8	17.8	19.8
2.96	3.975	4.975	5.975	7.94	9.94	11.91	13.91	15.91	17.91	19.93
30	30	30	30	38	48	48	62	62	78	78
30.069	30.069	30.069	30.069	38.085	48.095	48.095	62.117	62.117	78.132	78.132
30.048	30.048	30.048	30.048	38.06	48.07	48.07	62.087	62.087	78.102	78.102
29	29	34	34	42	52	52	66	66	80	80
28.916	28.916	33.9	33.9	41.9	51.88	51.88	65.88	65.88	79.88	79.88
0.01~0.03	0.01~0.03	0.02~0.04	0.02~0.04	0.03~0.05	0.03~0.05	0.03~0.05	0.04~0.06	0.04~0.06	0.05~0.07	0.05~0.07
13	16	16	16	22	30	30	40	40	45	45
0.4	0.4	0.6	0.6	0.8	1	1.2	1.4	1.6	1.8	2
0.77	1.13	1.31	1.67	1.98	2.44	2.78	3.24	3.24	4.12	4.12
0.06	0.06	0.06	0.06	0.08	0.08	0.08	0.1	0.1	0.1	0.1
0.05	0.05	0.05	0.05	0.06	0.06	0.06	0.08	0.08	0.08	0.08

①,L₁根据硬质合金毛坯长度确定。
②,技术要求：
材料——模芯YG 20C；模套5CrNiMo(GB1299)或60Si2Mn(GB1222)。
热处理硬度——模套44~48HRC,模芯垫58~62HRC。
在规定部位标志出螺栓(螺钉)的标准号、螺纹规格及“A”字样。
其他技术要求按JB/T 4213的规定。

替代列表

JB /T 4208.14 - 1996 JB /T 4208.4 - 2014
