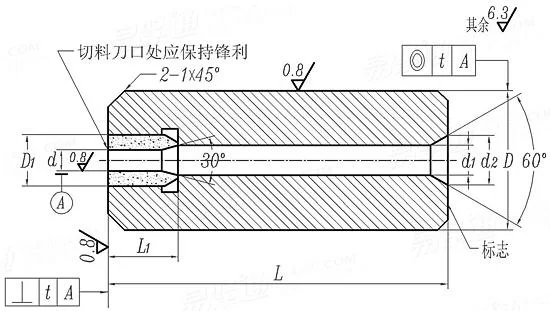

冷镦模具通用件-切料模 B型(适用GB5782、GB5783、GB5784、GB70) JB /T 4208.11 - 1996

选择规格尺寸 点击↓

M4

M5

M6

M5

M6

M8

M8

M10

M12

同规格,其他部分尺寸不同
JB /T 4208.11 - 1996 冷镦模具通用件-切料模 B型(适用GB5782、GB5783、GB5784、GB70)

尺寸单位: 毫米(mm)
机械行业JB /T4208.11 - 1996 JB4208.11 4208.1 冷镦模具通用件-切料模 B型(适用GB5782、GB5783、GB5784、GB70)
JB /T 4208.11 - 1996 冷镦模具通用件-切料模 B型(适用GB5782、GB5783、GB5784、GB70)
扫一扫分享
螺纹规格
M4 M5 M6 M5 M6 M8 M8 M10 M12
d GB8782~5783、GB70 公称
最大值
最小值
GB5784 公称
最大值
最小值
D 公称
最大值
最小值
L 最大值=公称
最小值
D1
L1
d1
d2
t 同轴度
垂直度
适用机床
3.74 4.74 5.74 4.74 5.74 7.65 7.65 9.65 11.6
3.858 4.858 5.858 4.858 5.858 7.768 7.788 9.788 11.765
3.81 4.81 5.81 4.81 5.81 7.72 7.73 9.73 11.695
3.4 4.32 5.17 4.32 5.17 7 7 8.81 10.62
3.518 4.438 5.288 4.438 5.288 7.118 7.138 8.948 10.785
3.47 4.39 5.24 4.39 5.24 7.07 7.08 8.89 10.715
22 22 22 35(28) 35(28) 35(28) 45(40) 45(40) 45(40)
21.96 21.96 21.96 34.96(27.96) 34.96(27.96) 34.96(27.96) 44.95(39.95) 44.95(39.95) 44.95(39.95)
21.908 21.908 21.908 34.908(27.908) 34.908(27.908) 34.908(27.908) 44.888(39.888) 44.888(39.888) 44.888(39.888)
60 60 60 75 75 75 100 100 100
59.54 59.54 59.54 74.54 74.54 74.54 99.46 99.46 99.46
13 13 13 16 16 16 26 26 26
15 15 15 20 20 20 30 30 30
10.8 6 7.2 6 7.2 9.6 9.6 12 14.2
8 10 12 10 12 16 16 20 24
0.05 0.05 0.05 0.05 0.05 0.05 0.06 0.06 0.06
0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06
47-6 47-6 47-6 47-8 47-8 47-8 47-12 47-12 47-12
①,适用于多工位自动冷镦机的模具。
②,注:括号内尺寸系根据自动冷镦机现行模腔尺寸确定 。
③,技术要求:
材料——模套T10(GB1298);模芯YG20C。
热处理硬度——模套44~48HRC。
切料模口处应保持锐角。
在规定部位标志出螺栓(螺钉)的标准号、螺纹规格及机床型号。
其他技术要求按JB/T 4213的规定。
