六角螺母冷镦模 冲孔凹模 C1型 (适用于GB6170、GB6175) JB /T 4210.11 - 2014

选择规格尺寸 点击↓

M8

M10

M12

M14

M16

M18

M20

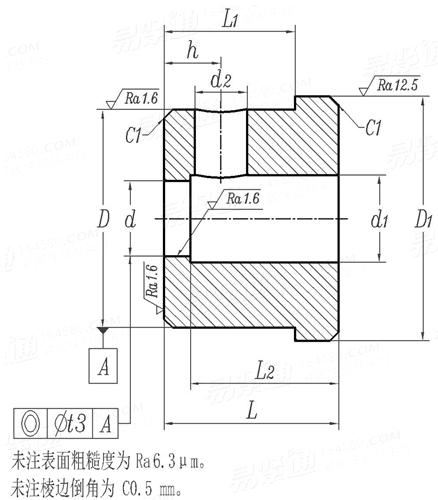

JB /T 4210.11 - 2014 六角螺母冷镦模 冲孔凹模 C1型 (适用于GB6170、GB6175)

尺寸单位: 毫米(mm)
机械行业JB /T4210.11 - 2014 JB4210.11 4210.1 六角螺母冷镦模 冲孔凹模 C1型 (适用于GB6170、GB6175)
JB /T 4210.11 - 2014 六角螺母冷镦模 冲孔凹模 C1型 (适用于GB6170、GB6175)
扫一扫分享
螺纹规格
M8 M10 M12 M14 M16 M18 M20
d 公称
最大值
最小值
D 最小值=公称
最大值
L 最大值=公称
最小值
L1 最小值=公称
最大值
D1
L2
d1
h
d2
t3
6.83 8.59 10.34 12.1 14.1 15.61 17.61
7.038 8.798 10.56 12.32 14.32 15.83 17.83
6.98 8.74 10.49 12.25 14.25 15.76 17.76
20 25 30 30 35 35 35
20.084 25.084 30.084 30.1 35.1 35.1 35.1
20 20 20 25 25 25 25
19.87 19.87 19.87 24.87 24.87 24.87 24.87
15 15 15 20 20 20 20
15.18 15.18 15.18 20.21 20.21 20.21 20.21
23 28 33 33 38 38 38
17 17 16 20 20 20 20
8 10 12 14 16 18 20
6.5 6.5 9 10 10 10 10
6 6 8 8 8 8 8
0.03 0.03 0.04 0.04 0.04 0.04 0.04
①,适用于螺母自动冷镦机用六角螺母冷镦模。
②,材料由制造者选定。推荐采用60Si2Mn,硬度为58~62HRC。
技术要求应符合JB/T 4213的规定。
替代列表
注:技术数据仅供参考,请以官方原件为准!
