六角螺母冷镦模 冲孔凹模 A型 (适用于GB6170、GB6171、GB6175、GB6176) JB /T 4210.11 - 2014

选择规格尺寸 点击↓

M8

M10

M12

M14

M16

M18

M20

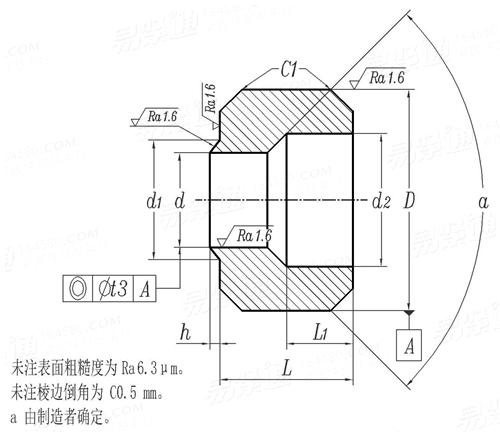

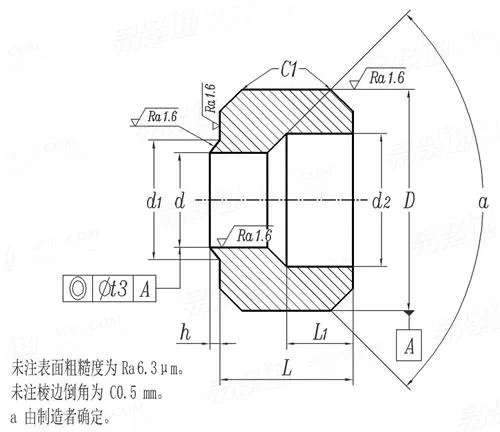

JB /T 4210.11 - 2014 六角螺母冷镦模 冲孔凹模 A型 (适用于GB6170、GB6171、GB6175、GB6176)

尺寸单位: 毫米(mm)
机械行业JB /T4210.11 - 2014 JB4210.11 4210.1 六角螺母冷镦模 冲孔凹模 A型 (适用于GB6170、GB6171、GB6175、GB6176)
JB /T 4210.11 - 2014 六角螺母冷镦模 冲孔凹模 A型 (适用于GB6170、GB6171、GB6175、GB6176)
扫一扫分享
公差
螺纹规格
M8 M10 M12 M14 M16 M18 M20
d 公称
最大值
最小值
d1 最小值=公称
最大值
D 最大值=公称
最小值
L 最大值=公称
最小值
d2
L1
h
t3
1.29 1.65 2.1 2.56 3.37 4.27 5.08
1.35 1.71 2.16 2.62 3.448 4.348 5.158
1.31 1.67 2.12 2.58 3.4 4.3 5.11
1.73 2.16 2.7 3.24 4.32 5.4 6.48
1.83 2.26 2.8 3.36 4.44 5.52 6.63
10 10 10 10 10 10 13
9.91 9.91 9.91 9.91 9.91 9.91 12.89
6 6 6 6 6 6 8
5.925 5.925 5.925 5.925 5.925 5.925 7.91
6 6 6 6 6 6 8
4 3 3 3 3 3 3
0.17 0.2 0.24 0.27 0.38 0.45 0.56
0.04 0.04 0.04 0.04 0.05 0.05 0.05
①,适用于螺母自动冷镦机用六角螺母冷镦模。
②,材料由制造者选定。推荐采用60Si2Mn，硬度为58~62HRC。
技术要求应符合JB/T 4213的规定。
替代列表
JB /T 4210.22 - 1996 JB /T 4210.11 - 2014

采用标准

相关材料标准或牌号

GB /T 1222-2007
牌号
中国ISC

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
注：技术数据仅供参考，请以官方原件为准！
