六角螺母冷镦模 冲孔冲头 D2型 (适用于GB6171、GB6176) JB /T 4210.10 - 2014

选择规格尺寸 点击↓

M16

M18

M20

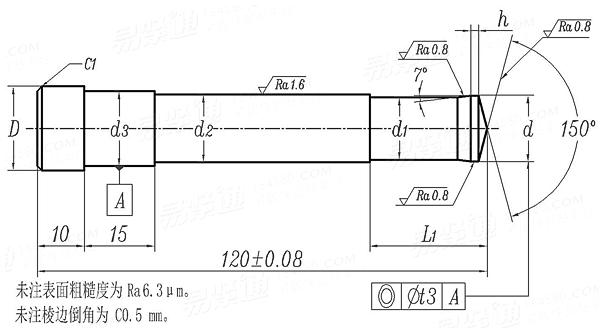

JB /T 4210.10 - 2014 六角螺母冷镦模 冲孔冲头 D2型 (适用于GB6171、GB6176)

尺寸单位: 毫米(mm)
机械行业JB /T4210.10 - 2014 JB4210.10 4210.1 六角螺母冷镦模 冲孔冲头 D2型 (适用于GB6171、GB6176)
JB /T 4210.10 - 2014 六角螺母冷镦模 冲孔冲头 D2型 (适用于GB6171、GB6176)
扫一扫分享
公差
螺纹规格
M16 M18 M20
d 最大值=公称
最小值
d1 最大值=公称
最小值
d2 最大值=公称
最小值
d3 公称
最大值
最小值
D
L1
h
t3
14.59 16.1 18.1
14.547 16.057 18.057
13.86 15.3 17.2
13.75 15.19 17.09
14.5 16.5 18
14.4 16.4 17.9
16 18 19
16.035 18.035 19.035
15.965 17.965 18.965
18 20 22
25 28 30
1.2~1.6 1.2~1.6 1.2~1.6
0.04 0.04 0.04
①,适用于螺母自动冷镦机用六角螺母冷镦模。
②,材料由制造者选定。推荐采用W6Mo5Cr4V2，硬度为60~64HRC。
技术要求应符合JB/T 4213的规定。
替代列表
JB /T 4210.21 - 1996 JB /T 4210.10 - 2014

采用标准

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
