冷镦六角螺母模具 冲孔冲头 C型 (适用于GB6170、GB6175) JB /T 4210.20 - 1996

选择规格尺寸 点击↓

M8

M10

M12

M14

M16

M18

M20

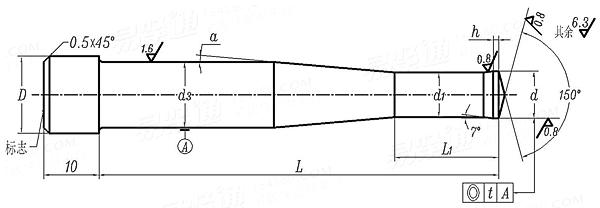

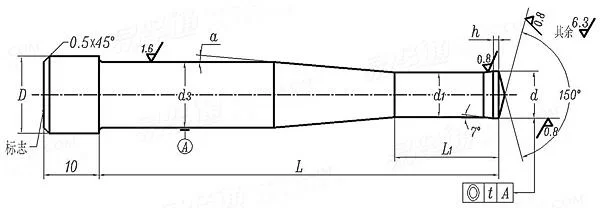

JB /T 4210.20 - 1996 冷镦六角螺母模具 冲孔冲头 C型 (适用于GB6170、GB6175)

尺寸单位: 毫米(mm)
机械行业JB /T4210.20 - 1996 JB4210.20 4210.2 冷镦六角螺母模具 冲孔冲头 C型 (适用于GB6170、GB6175)
JB /T 4210.20 - 1996 冷镦六角螺母模具 冲孔冲头 C型 (适用于GB6170、GB6175)
扫一扫分享
公差
螺纹规格
M8 M10 M12 M14 M16 M18 M20
d 最大值=公称
最小值
d1 最大值=公称
最小值
d3 公称
最大值
最小值
L 最大值=公称
最小值
D
L1
h
a
t
6.83 8.59 10.34 12.1 14.1 15.61 17.61
6.794 8.554 10.297 12.057 14.057 15.567 17.567
6.49 8.16 9.82 11.5 13.4 14.83 16.73
6.4 8.07 9.71 11.39 13.29 14.72 16.62
10 12 12 14 16 18 19
10.029 12.035 12.035 14.035 16.035 18.035 19.042
9.971 11.965 11.965 13.965 15.965 17.965 18.958
90 90 90 90 120 120 120
89.46 89.46 89.46 89.46 119.46 119.46 119.46
12 14 14 16 18 20 22
15 20 25 25 45 45 45
0.4~0.6 0.8~1.0 0.8~1.0 0.8~1.0 1.2~1.6 1.2~1.6 1.2~1.6
4°30' 5° 2°30' 2°30' 2°30' 2° 2°
0.03 0.03 0.04 0.04 0.04 0.04 0.04
①,适用于螺母自动冷镦机的模具。
②,技术要求：
材料W18Cr4V(YB12)或LD(75Cr7Mo3V2Si)。
热处理硬度58~62HRC。
在C型冲孔冲头端部标志处，标志出螺母的标准号及螺纹规格。
其他技术要求按JB/T 4213的规定。
替代列表
JB /T 4210.20 - 1996 JB /T 4210.10 - 2014

采用标准

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
