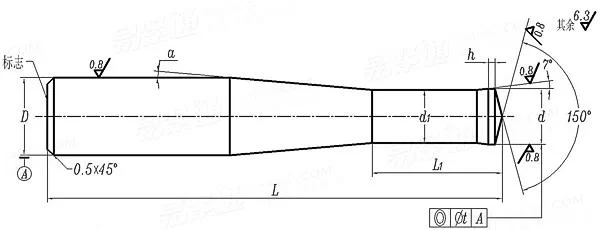

冷镦六角螺母模具 冲孔冲头 B型 (适用于GB6170、GB6175) JB /T 4210.19 - 1996

选择规格尺寸 点击↓

M8

M10

M12

JB /T 4210.19 - 1996 冷镦六角螺母模具 冲孔冲头 B型 (适用于GB6170、GB6175)

尺寸单位: 毫米(mm)
机械行业JB /T4210.19 - 1996 JB4210.19 4210.1 冷镦六角螺母模具 冲孔冲头 B型 (适用于GB6170、GB6175)
JB /T 4210.19 - 1996 冷镦六角螺母模具 冲孔冲头 B型 (适用于GB6170、GB6175)
扫一扫分享
螺纹规格
M8 M10 M12
d 最大值=公称
最小值
d1 最大值=公称
最小值
D 最大值=公称
最小值
L 最大值=公称
最小值
L1
h
a
t
6.83 8.59 10.34
6.794 8.554 10.297
6.49 8.16 9.82
6.4 8.07 9.73
10 12 12
9.942 11.93 11.93
70 70 90
69.54 69.54 89.46
15 20 25
0.4~0.6 0.8~1.0 0.8~1.0
4°30' 2°30'
0.03 0.03 0.04
①,适用于螺母自动冷镦机的模具。
②,技术要求:
材料W18Cr4V(YB12)或LD(75Cr7Mo3V2Si)。
热处理硬度58~62HRC。
在B型冲孔冲头端部标志处,标志出螺母的标准号及螺纹规格。
其他技术要求按JB/T 4213的规定。
