六角螺母冷镦模镦六角凹模 C1型 (适用于GB6170、GB6171、GB6175、GB6176) JB /T 4210.9 - 2014

选择规格尺寸点击↓

M10

M12

M14

M16

M18

M20

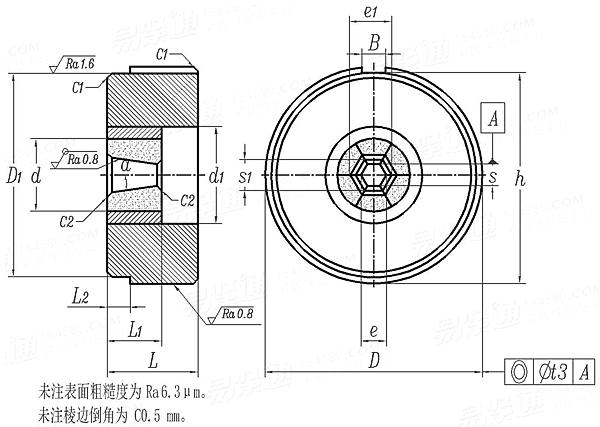

JB /T 4210.9 - 2014 六角螺母冷镦模镦六角凹模 C1型 (适用于GB6170、GB6171、GB6175、GB6176)

尺寸单位: 毫米(mm)

机械行业JB /T4210.9 - 2014 JB4210.9 4210.9JB 六角螺母冷镦模镦六角凹模 C1型 (适用于GB6170、GB6171、GB6175、GB6176)

扫一扫分享

公差

螺纹规格

M10

M12

M14

M16

M18

M20

s	最小值=公称
	最大值
s₁	最小值=公称
	最大值
D	最大值=公称
	最小值
L	最大值=公称
	最小值
e	最小值
e₁	最小值
D₁
L₁
L₂
d
d₁
B
h
a
t₃

12.56	15.52	17.46	20.36	23.3	25.76	28.73
12.63	15.59	17.53	20.444	23.384	25.844	28.814
12.9	15.94	17.99	20.98	24.04	26.56	29.6
12.97	16.01	18.06	21.064	24.124	26.644	29.684
65	80	88	88	128	128	128
64.926	79.926	87.913	87.913	127.9	127.9	127.9
25	35	40	40	50	50	50
24.87	34.84	39.84	39.84	49.84	49.84	49.84
14.19	17.54	19.73	23.01	26.33	29.11	32.47
14.58	18.01	20.33	23.71	27.17	30.01	33.45
60	75	80	80	120	120	120
20	24	30	36	42	46	50
10	12	15	15	15	15	15
32	40	44	52	58	66	72
40	48	52	60	66	74	80
5	5	8	8	8	8	8
62.5	77.5	84	84	124	124	124
30'	30'	30'	30'	30'	30'	30'
0.08	0.08	0.08	0.08	0.1	0.1	0.1

①,适用于螺母自动冷镦机用六角螺母冷镦模。
②,材料由制造者选定。模套推荐采用T10A，硬度为50~55HRC；中套推荐采用60Si2Mn，硬度为42~48HRC；模芯由六片组合硬质合金构成，推荐采用YG20、YG25C。
技术要求应符合JB/T 4213-2014的规定。
③,C1 型适用于正冲孔工艺，C2 型适用于反冲孔工艺。
