冷镦六角螺母模具 镦六角下冲头 A型 (适用于GB6175) JB /T 4210.12 - 1996

选择规格尺寸 点击↓

M5

M6

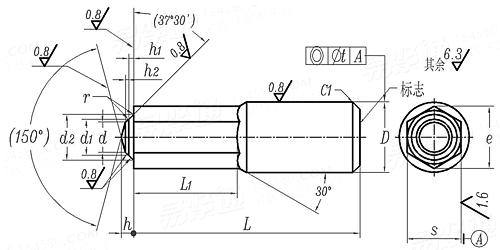

JB /T 4210.12 - 1996 冷镦六角螺母模具 镦六角下冲头 A型 (适用于GB6175)

尺寸单位: 毫米(mm)
机械行业JB /T4210.12 - 1996 JB4210.12 4210.1 冷镦六角螺母模具 镦六角下冲头 A型 (适用于GB6175)
JB /T 4210.12 - 1996 冷镦六角螺母模具 镦六角下冲头 A型 (适用于GB6175)
扫一扫分享
螺纹规格
M5 M6
D 最大值=公称
最小值
s 公称
最大值
最小值
d1 最小值=公称
最大值
d2 最小值=公称
最大值
h 最小值=公称
最大值
h1 最小值=公称
最大值
h2 最小值=公称
最大值
L 最大值=公称
最小值
e 最小值
d
L1
t
10 12
9.942 11.93
7.64 9.64
7.6 9.6
7.542 9.542
4.33 5.15
4.45 5.27
5.75 6.75
5.87 6.9
1.53 1.71
1.63 1.81
0.55 0.61
0.65 0.71
0.43 0.44
0.53 0.54
32 32
31.61 31.61
8.53 10.79
4.13 4.97
16 16
0.03 0.04
①,适用于螺母自动冷镦机的模具。
②,技术要求:
材料Cr12MoV(GB1299)、LD(75Cr7Mo3V2Si)或60Si2Mn(GB1222)。
热处理硬度58~62HRC。
在A型镦六角下冲头端部标志处,标志出螺母的标准号及螺纹规格。
其他技术要求按JB/T 4213的规定。
