六角螺母冷镦模 镦球凹模 A型(适用于GB6170、GB6171、GB6175、GB6176) JB /T 4210.5 - 2014

选择规格尺寸 点击↓

M1.6

M2

M2.5

M3

M4

M5

M6

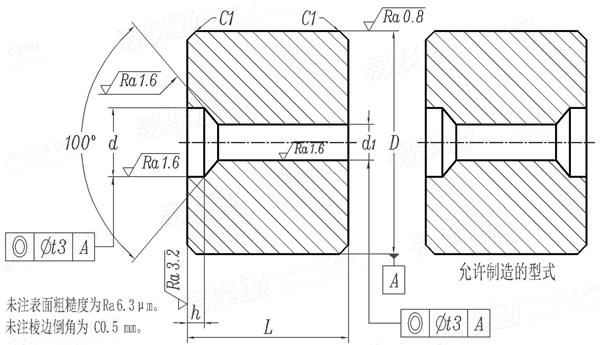

JB /T 4210.5 - 2014 六角螺母冷镦模 镦球凹模 A型(适用于GB6170、GB6171、GB6175、GB6176)

尺寸单位: 毫米(mm)
机械行业JB /T4210.5 - 2014 JB4210.5 4210.5JB 六角螺母冷镦模 镦球凹模 A型(适用于GB6170、GB6171、GB6175、GB6176)
JB /T 4210.5 - 2014 六角螺母冷镦模 镦球凹模 A型(适用于GB6170、GB6171、GB6175、GB6176)
扫一扫分享
螺纹规格
M1.6 M2 M2.5 M3 M4 M5 M6
d 最小值=公称
最大值
d1 最小值=公称
最大值
h 公称
最大值
最小值
D 公称
最大值
最小值
L 最大值=公称
最小值
t3
3.02 3.80 4.78 5.27 6.70 7.70 9.68
3.068 3.848 4.828 5.318 6.758 7.758 9.738
1.60 2.00 2.50 2.75 3.50 4.00 5.00
1.64 2.04 2.54 2.79 3.548 4.048 5.048
0.52 0.64 0.80 0.96 1.28 1.88 2.08
0.57 0.69 0.85 1.01 1.33 1.93 2.13
0.47 0.59 0.75 0.91 1.23 1.83 2.03
16 16 20 20 25 25 30
16.035 16.035 20.042 20.042 25.042 25.042 30.042
15.965 15.965 19.958 19.958 24.958 24.958 29.958
12 12 15 15 18 18 22
11.89 11.89 14.89 14.89 17.89 17.89 21.87
0.05 0.05 0.05 0.05 0.06 0.06 0.06
①,适用于螺母自动冷镦机用六角螺母冷镦模。
②,材料由制造者选定。推荐采用T10A、Cr12MoV,硬度为58~62HRC。
技术要求应符合JB/T 4213的规定。
替代列表
注:技术数据仅供参考,请以官方原件为准!
