冷镦内六角圆柱头螺钉模具成型凹模(适用于GB70) JB /T 4212.11 - 1996

选择规格尺寸点击↓

M10

M12

M14

M16

M20

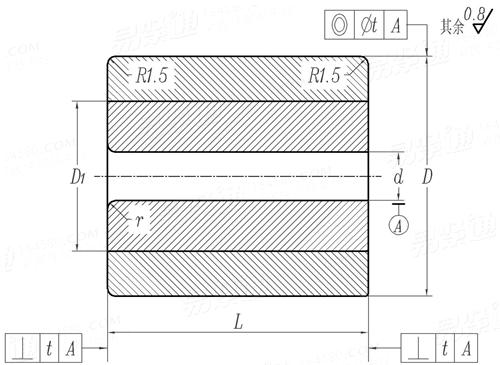

JB /T 4212.11 - 1996 冷镦内六角圆柱头螺钉模具成型凹模(适用于GB70)

尺寸单位: 毫米(mm)

机械行业JB /T4212.11 - 1996 JB4212.11 4212.1 冷镦内六角圆柱头螺钉模具成型凹模(适用于GB70)

扫一扫分享

公差

螺纹规格

M10

M12

M14

M16

M20

d	最小值=公称
	最大值
D	公称
	最大值
	最小值
L	最大值=公称
	最小值
D₁
r
t	同轴度
	垂直度

3.82	4.82	5.82	7.78	9.78	11.75	13.75	15.75	19.7
3.85	4.85	5.85	7.816	9.816	11.793	13.793	15.793	19.752
30	30	30	38	48	48	62	62	78
30.069	30.069	30.069	38.085	48.095	48.095	62.117	62.117	78.132
30.048	30.048	30.048	38.06	48.07	48.07	62.087	62.087	78.102
34	34	34	42	52	52	66	66	80
33.9	33.9	33.9	41.9	51.88	51.88	65.88	65.88	79.86
16	16	16	20	30	30	40	40	45
0.2	0.2	0.25	0.4	0.4	0.4	0.6	0.6	0.8
0.05	0.05	0.05	0.06	0.06	0.06	0.08	0.08	0.08
0.04	0.04	0.04	0.04	0.05	0.05	0.05	0.05	0.06

①,本标准适用于双击整模自动冷镦机和多工位自动冷镦机的模具。
②,技术要求：
材料——模套5CrNiMo(GB1299)或60Si2Mn(GB1222)；模芯YG 20C或Cr12MoV(GB1299)。
热处理硬度——模套44~48HRC；模芯59~61HRC。
模芯与模套的过盈量为0.4%~0.6%。
在规定部位标志出螺钉的标准号、螺纹规格及螺钉长度，并标志出成型凹模的代号“成”字样。
其他技术要求按JB/T 4213的规定。

替代列表

JB /T 4212.11 - 1996 JB /T 4212.6 - 2014
