内六角圆柱头螺钉冷镦模内六角冲头 D型(适用于GB70.1) JB /T 4212.4 - 2014

选择规格尺寸点击↓

M14

M16

M20

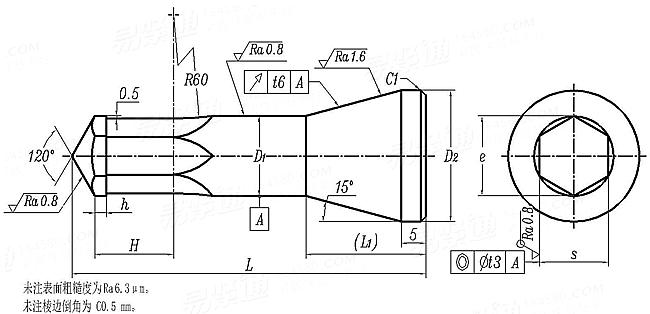

JB /T 4212.4 - 2014 内六角圆柱头螺钉冷镦模内六角冲头 D型(适用于GB70.1)

尺寸单位: 毫米(mm)

机械行业JB /T4212.4 - 2014 JB4212.4 4212.4JB 内六角圆柱头螺钉冷镦模内六角冲头 D型(适用于GB70.1)

JB /T 4212.4 - 2014 内六角圆柱头螺钉冷镦模内六角冲头 D型(适用于GB70.1)

扫一扫分享

公差

螺纹规格

M14

M16

M20

s		12.9级	最小值=公称
			最大值
		8.8级	最小值=公称
			最大值
e		最小值=公称
		最大值
D₁		最小值=公称
		最大值
H		最小值=公称
		最大值
h		最大值=公称
		最小值
L		最大值=公称
		最小值
L₁
D₂
t₃
t₆

12.054	14.054	17.086
12.108	14.108	17.14
12.068	14.068	17.086
12.122	14.122	17.14
13.75	16.04	19.48
13.94	16.24	19.71
13.9	16.3	19.7
13.943	16.343	19.752
14	16	20
15.1	17.1	21.3
2.1	2.4	3
1.85	2.15	2.75
67	72	80
66.81	71.81	79.81
25	25	25
24.6	26.7	34
0.04	0.04	0.04
0.05	0.05	0.06

①,本标准适用于多工位自动冷镦机用内六角圆柱头螺钉冷镦模。
②,材料由制造者选定。推荐采用LD(75Cr7Mo3V2Si)，硬度为58~62HRC；W6Mo5Cr4V2，硬度为60~64HRC。
技术要求应符合JB/T 4213的规定

替代列表

JB /T 4212.8 - 1996 JB /T 4212.4 - 2014

采用标准

GB /T 70.1 - 2008

内六角圆柱头螺钉

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

注：技术数据仅供参考，请以官方原件为准！
