冷镦内六角圆柱头螺钉模具内六角冲头 D型 (适用于GB70) JB /T 4212.8 - 1996

选择规格尺寸点击↓

M14

M16

M20

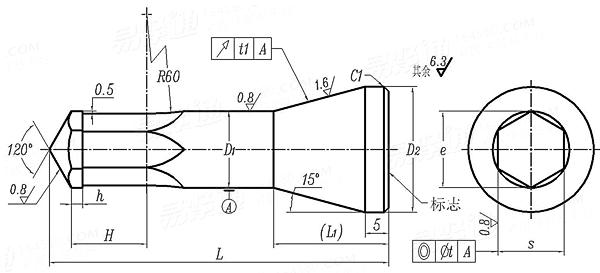

JB /T 4212.8 - 1996 冷镦内六角圆柱头螺钉模具内六角冲头 D型 (适用于GB70)

尺寸单位: 毫米(mm)

机械行业JB /T4212.8 - 1996 JB4212.8 4212.8JB 冷镦内六角圆柱头螺钉模具内六角冲头 D型 (适用于GB70)

JB /T 4212.8 - 1996 冷镦内六角圆柱头螺钉模具内六角冲头 D型 (适用于GB70)

扫一扫分享

公差

螺纹规格

M14

M16

M20

s		12.9级	最小值=公称
			最大值
		8.8级	最小值=公称
			最大值
e		最小值=公称
		最大值
D₁		最小值=公称
		最大值
H		最小值=公称
		最大值
h		最大值=公称
		最小值
L		最大值=公称
		最小值
L₁
D₂
t		同轴度
		圆跳动

12.054	14.054	17.086
12.108	14.108	17.14
12.068	14.068	17.086
12.122	14.122	17.14
13.75	16.04	19.48
13.94	16.24	19.71
13.9	16.3	19.7
13.943	16.343	19.752
14	16	20
15.1	17.1	21.3
2.1	2.4	3
1.85	2.15	2.75
67	72	80
66.81	71.81	79.81
25	25	25
24.6	26.7	34
0.04	0.04	0.04
0.05	0.05	0.06

①,本标准适用于多工位自动冷镦机的模具。
②,技术要求：
材料LD(75Cr7Mo3V2Si)或W18Cr4V(YB 12)。
热处理硬度58~62HRC。
在规定部位标志出螺钉的标准号及螺纹规格。
其他技术要求按JB/T 4213的规定。

替代列表

JB /T 4212.8 - 1996 JB /T 4212.4 - 2014

采用标准

内六角圆柱头螺钉

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
