内六角圆柱头螺钉冷镦模 顶杆 (适用于GB70.1) JB /T 4212.1 - 2014

选择规格尺寸 点击↓

M4

M5

M6

M8

M10

M12

M14

M16

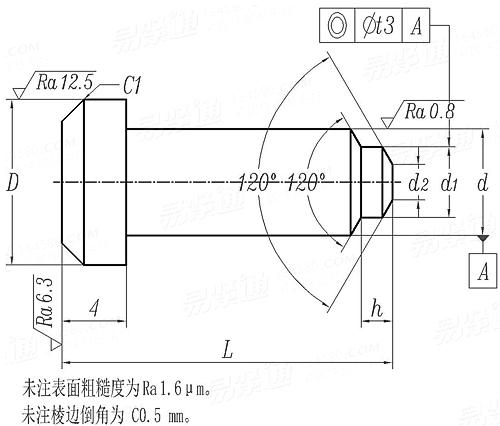

JB /T 4212.1 - 2014 内六角圆柱头螺钉冷镦模 顶杆 (适用于GB70.1)

尺寸单位: 毫米(mm)
机械行业JB /T4212.1 - 2014 JB4212.1 4212.1JB 内六角圆柱头螺钉冷镦模 顶杆 (适用于GB70.1)
JB /T 4212.1 - 2014 内六角圆柱头螺钉冷镦模 顶杆 (适用于GB70.1)
扫一扫分享
螺纹规格
M4 M5 M6 M8 M10 M12 M14 M16
d 公称
最大值
最小值
d1 最小值=公称
最大值
d2 最小值=公称
最大值
h 最小值=公称
最大值
L 最大值=公称
最小值
D
t3
3.84 4.84 5.84 7.8 9.8 11.75 13.75 15.75
3.83 4.83 5.83 7.787 9.787 11.734 13.734 15.734
3.812 4.812 5.812 7.765 9.765 11.707 13.707 15.707
2.4 3.2 4 4.2 5.6 7 8.4 9.8
2.52 3.32 4.12 4.32 5.72 7.15 8.55 9.95
- 1.6 2 2.5 3.2 4 4.8 5.6
- 1.7 2.1 2.6 3.32 4.12 4.92 5.72
- 1.25 1.5 2 2.5 3 3.5 4
- 1.35 1.6 2.1 2.6 3.1 3.62 4.12
21 22 28 28.5 39.5 40 41.5 42
20.916 21.916 27.916 28.416 39.4 39.9 41.4 41.9
6 7.5 8 10.5 13 14.5 17 19
0.025 0.025 0.025 0.025 0.025 0.03 0.03 0.03
①,本标准适用于双击整模自动冷镦机用内六角圆柱头螺钉冷镦模。
②,材料由制造者选定。顶杆推荐采用9CrSi或60Si2Mn,硬度为54~58HRC。
技术要求应符合JB/T 4213的规定。
