螺钉冷镦模-凹模 A型 (适用于GB68、GB69、GB819.1、GB819.2、GB820) JB /T 4211.2 - 2014

选择规格尺寸点击↓

M2.5

同规格，其他部分尺寸不同

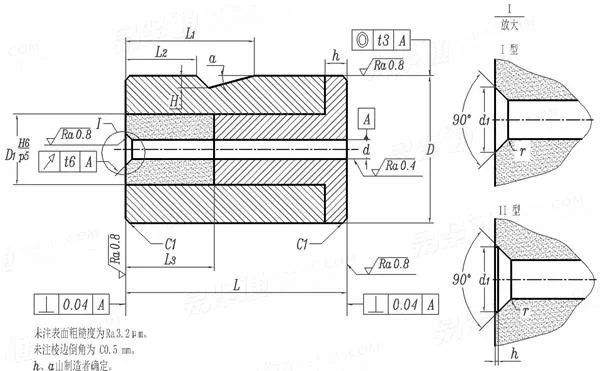

JB /T 4211.2 - 2014 螺钉冷镦模-凹模 A型 (适用于GB68、GB69、GB819.1、GB819.2、GB820)

尺寸单位: 毫米(mm)

机械行业JB /T4211.2 - 2014 JB4211.2 4211.2JB 螺钉冷镦模-凹模 A型 (适用于GB68、GB69、GB819.1、GB819.2、GB820)

扫一扫分享

公差

螺纹规格

M2.5

d	最小值=公称
	最大值
d₁	最小值=公称
	最大值
D ^③	公称
	最大值
	最小值
L	最大值=公称
	最小值
D₁
r
h
L₁
L₂
L₃	-
	-
	-
H
t₃
t₆
适用机型

1.67	2.14	2.14	2.6	3.46	3.46	4.39	5.25
1.684	2.154	2.154	2.614	3.478	3.478	4.408	5.268
3.71	4.61	4.61	5.41	8.28	8.28	9.18	11.18
3.785	4.685	4.685	5.485	8.37	8.37	9.27	11.29
25	25	35(40)	35(40)	35(40)	50(35)	50(35)	50(35)
24.935	24.935	34.935(39.935)	34.935(39.935)	34.935(39.935)	49.918(44.918)	49.918(44.918)	49.918(44.918)
24.883	24.883	34.883(39.883)	34.883(39.883)	34.883(39.883)	49.852(34.852)	49.852(34.852)	49.852(34.852)
30	30	40	40	40	50	50	50
29.9	29.9	39.9	39.9	39.9	49.9	49.9	49.9
10	13	13	13	13	13	22	22
0.1	0.1	0.1	0.1	0.1	0.1	0.15	0.15
0.15	0.15	0.15	0.15	0.2	0.2	0.2	0.2
25	25	30	30	30	35	35	35
10	10	13	13	13	16	16	16
12	12	12	15	15	20	20	20
20	20	20	20	20	30	30	30
-	-	-	30	30	50	50	50
2.5	2.5	3	3	3	3.5	3.5	3.5
0.05	0.05	0.05	0.05	0.05	0.06	0.06	0.06
0.05	0.05	0.05	0.05	0.05	0.06	0.06	0.06
Z12-2.5	Z12-2.5	Z12-4	Z12-4	Z12-4	Z12-6	Z12-6	Z12-6

①,本标准适用于双击整模自动冷镦机用螺钉冷镦模。
②,材料由制造者选定。模套推荐采用T10A，硬度为44~48HRC；模芯推荐采用YG20C、YG25C；模芯垫推荐采用Cr12MoV，硬度为58~62HRC。
技术要求应符合JB/T 4213-2014的规定。
③,括号内尺寸系根据自动冷镦机现行模腔尺寸确定。

替代列表

JB /T 4211.10 - 1996 JB /T 4211.2 - 2014
