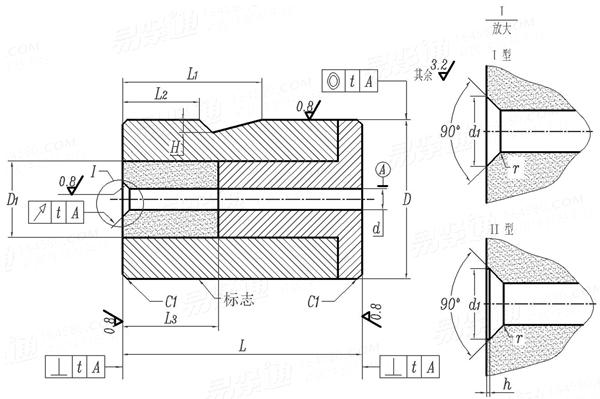

冷镦螺钉模具-凹模 B型 (适用于GB68、GB69、GB819、GB820) JB /T 4211.10 - 1996

选择规格尺寸点击↓

M2.5

同规格，其他部分尺寸不同

JB /T 4211.10 - 1996 冷镦螺钉模具-凹模 B型 (适用于GB68、GB69、GB819、GB820)

尺寸单位: 毫米(mm)

机械行业JB /T4211.10 - 1996 JB4211.10 4211.1 冷镦螺钉模具-凹模 B型 (适用于GB68、GB69、GB819、GB820)

扫一扫分享

公差

螺纹规格

M2.5

d	最小值=公称
	最大值
d₁	最小值=公称
	最大值
D ^③	公称
	最大值
	最小值
L	最大值=公称
	最小值
D₁
r
h
L₁
L₂
L₃	-
	-
	-
H
t	同轴度
t	圆跳动
适用机床
t	垂直度

1.67	2.14	2.14	2.6	3.46	3.46	4.39	5.25
1.684	2.154	2.154	2.614	3.478	3.478	4.408	5.268
3.71	4.61	4.61	5.41	8.28	8.28	9.18	11.18
3.785	4.685	4.685	5.485	8.37	8.37	9.27	11.29
25	25	35(40)	35(40)	35(40)	50(35)	50(35)	5050(35)
24.935	24.935	34.935(39.935)	34.935(39.935)	34.935(39.935)	49.918(44.918)	49.918(44.918)	49.918(44.918)
24.883	24.883	34.883(39.883)	34.883(39.883)	34.883(39.883)	49.858(34.858)	49.858(34.858)	49.858(34.858)
30	30	40	40	40	50	50	50
29.9	29.9	39.9	39.9	39.9	49.9	49.9	49.9
10	13	13	13	13	13	22	22
0.1	0.1	0.1	0.1	0.1	0.1	0.15	0.15
0.15	0.15	0.15	0.15	0.2	0.2	0.2	0.2
25	25	30	30	30	35	35	35
10	10	13	13	13	16	16	16
12	12	12	15	15	20	20	20
20	20	20	20	20	30	30	30
-	-	-	30	30	50	50	50
2.5	2.5	3	3	3	3.5	3.5	3.5
0.05	0.05	0.05	0.05	0.05	0.06	0.06	0.06
0.05	0.05	0.05	0.05	0.05	0.06	0.06	0.06
Z12-2.5	Z12-2.5	Z12-4	Z12-4	Z12-4	Z12-6	Z12-6	Z12-6
0.04	0.04	0.04	0.04	0.04	0.04	0.04	0.04

①,本标准适用于双击整模自动冷镦机的模具。
②,技术要求：
材料——模套5CrNiMo(GB1299)或T10A(GB1298)；模芯YG 20C；模芯垫Cr12MoV(GB1299)。
热处理硬度——模套44~48HRC；模芯垫58~62HRC。
在凹模规定部位标志出螺钉螺纹规格及机床型号。
其他技术要求按JB/T 4213的规定。
③,括号内尺寸系根据自动冷镦机现行模腔尺寸确定。

替代列表

JB /T 4211.10 - 1996 JB /T 4211.2 - 2014
