首页 产品与标准 JB /T 4211.1 - 2014 螺钉冷镦模-终镦冲头 A型 (适用于GB65)
[模具]

螺钉冷镦模-终镦冲头 A型 (适用于GB65) JB /T 4211.1 - 2014

选择规格尺寸 点击↓

M4

M5

M6

M8

M10

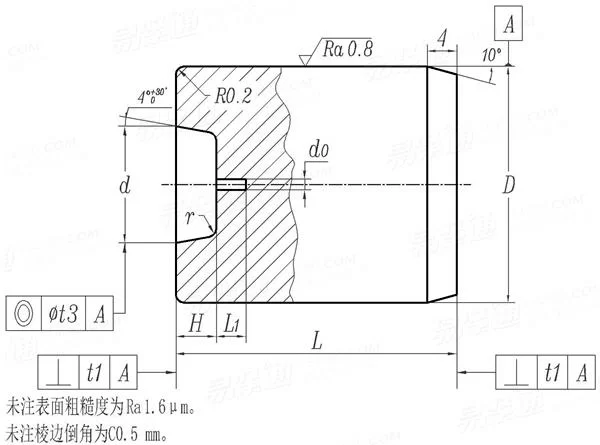

JB /T 4211.1 - 2014 螺钉冷镦模-终镦冲头 A型 (适用于GB65)

尺寸单位: 毫米(mm)
机械行业JB /T4211.1 - 2014 JB4211.1 4211.1JB 螺钉冷镦模-终镦冲头 A型 (适用于GB65)
JB /T 4211.1 - 2014 螺钉冷镦模-终镦冲头 A型 (适用于GB65)
扫一扫分享
公差
螺纹规格
M4 M5 M6 M8 M10
d 最小值=公称
最大值
H 最大值=公称
最小值
D 公称
最大值
最小值
L 最大值=公称
最小值
r
d0
L1
t1
t3
6.82 8.32 9.82 12.78 15.78
6.91 8.41 9.91 12.89 15.89
2.33 2.95 3.42 4.48 5.45
2.27 2.89 3.345 4.405 5.375
16 20 20 28 32
16.057 20.076 20.076 28.076 32.093
16.055 20.055 20.055 28.055 32.068
18 24 24 34 38
17.93 23.916 23.916 33.9 37.9
0.2 0.2 0.2 0.3 0.3
0.6 0.8 0.9 1.2 1.3
2 2.5 3 3.5 4
0.04 0.05 0.05 0.05 0.06
0.04 0.05 0.05 0.06 0.06
①,本标准适用于双击整模自动冷镦机用螺钉冷镦模。
②,材料由制造者选定。推荐采用LD(75Cr7Mo3V2Si)、W6Mo5Cr4V2，硬度为58~62HRC。
技术要求应符合JB/T 4213-2014的规定。
替代列表
JB /T 4211.1 - 1996 JB /T 4211.1 - 2014

采用标准

相关材料标准或牌号

GB /T 1299-2014
牌号
中国ISC

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 3106 - 2016
紧固件 - 螺栓、螺钉和螺柱 - 公称长度和螺纹长度 (ISO 888:2012, MOD)
GB /T 3 - 1997
普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 5779.1 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求
GB /T 5779.3 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求
GB /T 3103.1 - 2002
紧固件公差（螺栓、螺柱、螺钉和螺母）
GB /T 34632 - 2017
统一螺纹搓制和滚制前的毛坯直径
GB /T 18685 - 2017
普通螺纹搓制和滚制前的毛坯直径
GB /T 3105 - 2002
普通螺栓和螺钉 - 头下圆角半径
GB /T 5279.2 - 1997
沉头螺钉 第2部分 十字槽插入深度
GB /T 197 - 2018
普通螺纹 公差
注：技术数据仅供参考，请以官方原件为准！
