冷镦六角头螺栓模具-全螺纹缩径凹模 C型 (适用于GB5781、GB5783) JB /T 4209.9 - 1996

选择规格尺寸点击↓

M10

M12

M14

M16

M20

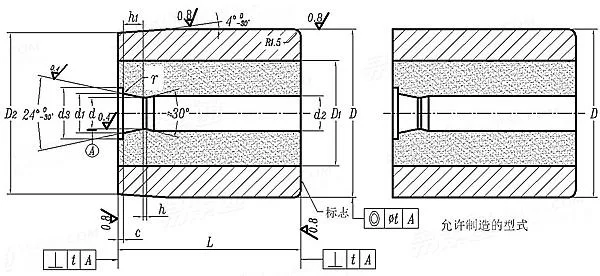

JB /T 4209.9 - 1996 冷镦六角头螺栓模具-全螺纹缩径凹模 C型 (适用于GB5781、GB5783)

尺寸单位: 毫米(mm)

机械行业JB /T4209.9 - 1996 JB4209.9 4209.9JB 冷镦六角头螺栓模具-全螺纹缩径凹模 C型 (适用于GB5781、GB5783)

扫一扫分享

公差

螺纹规格

M10

M12

M14

M16

M20

d	最小值=公称
	最大值
d₁	最小值=公称
	最大值
d₃	最小值=公称
	最大值
c	最小值=公称
	最大值
D	公称
	最大值
	最小值
D₂	公称
	最大值
	最小值
L	最大值=公称
	最小值
d₂	比d实际尺寸增加值
D₁
h
h₁
r
t	圆跳动
	同轴度
	垂直度

2.6	3.46	4.39	5.25	7.07	8.89	10.71	12.53	14.53	18.19
2.614	3.478	4.408	5.268	7.092	8.912	10.737	12.557	14.557	18.223
3	4	5	6	8	10	12	14	16	20
3.06	4.075	5.075	6.075	8.09	10.09	12.11	14.11	16.11	20.13
4.7	6	7	9	11.7	14.7	16.7	19.7	22.6	28.3
4.775	6.075	7.09	9.09	11.81	14.81	16.81	19.83	22.73	28.43
0.2	0.2	0.3	0.3	0.35	0.35	0.35	0.35	0.5	0.5
0.3	0.3	0.4	0.4	0.45	0.45	0.45	0.45	0.6	0.6
30	30	30	30	38	48	48	62	62	78
30.069	30.069	30.069	30.069	38.085	48.095	48.095	62.117	62.117	78.132
30.048	30.048	30.048	30.048	38.06	48.07	48.07	62.087	62.087	78.132
28.9	28.9	28.9	28.9	36.6	46	46	59.5	59.5	75
28.985	28.985	28.985	28.985	36.705	46.122	46.122	59.652	59.652	75.176
28.964	28.964	28.964	28.964	36.68	46.097	46.097	59.622	59.622	75.146
29	29	34	34	42	52	52	66	66	80
28.916	28.916	33.9	33.9	41.9	51.88	51.88	65.88	65.88	79.88
0.01~0.03	0.01~0.03	0.02~0.04	0.02~0.04	0.03~0.05	0.03~0.05	0.03~0.05	0.04~0.06	0.04~0.06	0.05~0.07
16	16	16	16	22	30	30	40	40	45
0.4	0.4	0.6	0.6	0.8	1	1.2	1.4	1.6	2
0.94	1.27	1.44	1.76	2.19	2.61	3.03	3.46	3.46	4.26
0.1	0.2	0.2	0.25	0.4	0.4	0.6	0.6	0.6	0.8
0.05	0.05	0.05	0.05	0.06	0.06	0.06	0.08	0.08	0.08
0.05	0.05	0.05	0.05	0.06	0.06	0.06	0.08	0.08	0.08
0.04	0.04	0.04	0.04	0.04	0.05	0.05	0.05	0.05	0.06

①,本标准适用于双击整模自动冷镦机和多工位自动冷镦机的模具。
②,技术要求：
材料——模芯YG 20C；模套5CrNiMo(GB1299)或60Si2Mn(GB1222)。
热处理硬度——模套44~48HRC。
模芯与模套的过盈量为0.4%~0.6%。
在凹模端部标志处，标志出螺栓的标准号及螺纹规格。
其他技术要求按JB/T 4213的规定。

替代列表

JB /T 4209.9 - 1996 JB /T 4209.4 - 2014

采用标准

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

注：技术数据仅供参考，请以官方原件为准！
