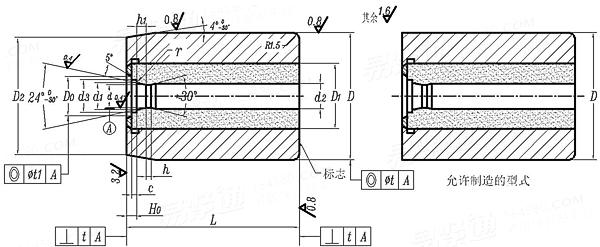

冷镦六角头螺栓模具- 全螺纹缩径凹模 B型 (适用于GB5781、GB5783) JB /T 4209.8 - 1996

选择规格尺寸 点击↓

M8

M10

M12

M14

M16

(M18)

M20

括号内尺寸为非优选
JB /T 4209.8 - 1996 冷镦六角头螺栓模具- 全螺纹缩径凹模 B型 (适用于GB5781、GB5783)

尺寸单位: 毫米(mm)
机械行业JB /T4209.8 - 1996 JB4209.8 4209.8JB 冷镦六角头螺栓模具- 全螺纹缩径凹模 B型 (适用于GB5781、GB5783)
JB /T 4209.8 - 1996 冷镦六角头螺栓模具- 全螺纹缩径凹模 B型 (适用于GB5781、GB5783)
扫一扫分享
公差
螺纹规格
M8 M10 M12 M14 M16 (M18) M20
d 最小值=公称
最大值
d1 最小值=公称
最大值
d3 最小值=公称
最大值
c 最小值=公称
最大值
D0 最小值=公称
最大值
H0 最小值=公称
最大值
D 公称
最大值
最小值
D2 公称
最大值
最小值
L 最大值=公称
最小值
d2 比d实际尺寸增加值
D1
h
h1
r
t 圆跳动
t 同轴度
t1 同轴度
t 垂直度
7.07 8.89 10.71 12.53 14.53 16.19 18.19
7.092 8.912 10.737 12.557 14.557 16.217 18.223
8 10 12 14 16 18 20
8.09 10.09 12.11 14.11 16.11 18.11 20.13
11.7 14.7 16.7 19.7 22.6 25.4 28.3
11.81 14.81 16.81 19.83 22.73 25.53 28.43
0.35 0.35 0.35 0.35 0.5 0.5 0.5
0.45 0.45 0.45 0.45 0.6 0.6 0.6
14.6 18 20.3 23.6 27 30.4 33.8
14.71 18.11 20.43 23.73 27.13 30.56 33.96
2.1 2.6 3 3.5 4 4.6 5
2.2 2.7 3.1 3.62 4.12 4.72 5.12
38 48 48 62 62 78 78
38.085 48.095 48.095 62.117 62.117 78.132 78.132
38.06 48.07 48.07 62.087 62.087 78.102 78.102
36.6 46 46 59.5 59.5 75 75
36.705 46.122 46.122 59.652 59.652 75.176 75.176
36.68 46.097 46.097 59.622 59.622 75.146 75.146
42 52 52 66 66 80 80
41.9 51.88 51.88 65.88 65.88 79.88 79.88
0.03~0.05 0.03~0.05 0.03~0.05 0.04~0.06 0.04~0.06 0.05~0.07 0.05~0.07
22 30 30 40 40 45 45
0.8 1 1.2 1.4 1.6 1.8 2
2.19 2.61 3.03 3.46 3.46 4.26 4.26
0.4 0.4 0.6 0.6 0.6 0.8 0.8
0.06 0.06 0.06 0.08 0.08 0.08 0.08
0.06 0.06 0.06 0.08 0.08 0.08 0.08
0.04 0.04 0.05 0.05 0.05 0.06 0.06
0.04 0.05 0.05 0.05 0.05 0.06 0.06
①,技术要求：
材料——模芯YG 20C；模套5CrNiMo(GB1299)或60Si2Mn(GB1222)。
热处理硬度——模套44~48HRC。
模芯与模套的过盈量为0.4%~0.6%。
在凹模端部标志处，标志出螺栓的标准号及螺纹规格。
其他技术要求按JB/T 4213的规定。
