首页 产品与标准 JB /T 4209.3 - 2014 六角头螺栓冷镦模-细杆凹模 A型 （适用于GB5784）
[模具]

六角头螺栓冷镦模-细杆凹模 A型 （适用于GB5784） JB /T 4209.3 - 2014

选择规格尺寸 点击↓

M3

M4

M5

M6

M8

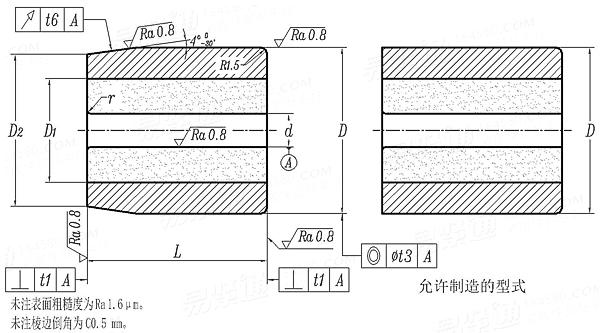

JB /T 4209.3 - 2014 六角头螺栓冷镦模-细杆凹模 A型 （适用于GB5784）

尺寸单位: 毫米(mm)
机械行业JB /T4209.3 - 2014 JB4209.3 4209.3JB 六角头螺栓冷镦模-细杆凹模 A型 （适用于GB5784）
JB /T 4209.3 - 2014 六角头螺栓冷镦模-细杆凹模 A型 （适用于GB5784）
扫一扫分享
公差
螺纹规格
M3 M4 M5 M6 M8
d 最小值=公称
最大值
D0 最小值=公称
最大值
H0 最小值=公称
最大值
D 公称
最大值
最小值
L 最大值=公称
最小值
D2 公称
最大值
最小值
D1
r
t1
t3
t4
t6
2.6 3.46 4.39 5.25 7.08
2.614 3.478 4.408 5.268 7.102
6.3 7.9 9 11.3 14.6
6.39 7.99 9.09 11.41 14.71
0.8 1.1 1.4 1.6 2.1
0.9 1.2 1.5 1.7 2.2
30 30 30 30 38
30.069 30.069 30.069 30.069 38.085
30.048 30.048 30.048 30.048 38.06
29 29 34 34 42
28.916 28.916 33.9 33.9 41.9
28.9 28.9 28.9 28.9 36.6
28.985 28.985 28.985 28.985 36.705
28.964 28.964 28.964 28.964 36.68
16 16 16 16 22
0.4 0.4 0.5 0.5 0.7
0.04 0.04 0.04 0.04 0.04
0.05 0.05 0.05 0.05 0.06
0.03 0.03 0.03 0.04 0.04
0.05 0.05 0.05 0.05 0.06
①,本标准适用于双击整模自动冷镦机和多工位自动冷镦机用六角头螺栓冷镦模。
②,材料由制造者选定。模芯推荐采用YG 20C、YG25C。模套推荐采用60Si2Mn，硬度为44~48HRC。
③,技术要求应符合JB/T 4213-2014的规定。
替代列表
JB /T 4209.5 - 1996 JB /T 4209.3 - 2014

采用标准

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
注：技术数据仅供参考，请以官方原件为准！
