冷镦六角头螺栓模具-细杆凹模 A型（适用于GB5784） JB /T 4209.5 - 1996

选择规格尺寸点击↓

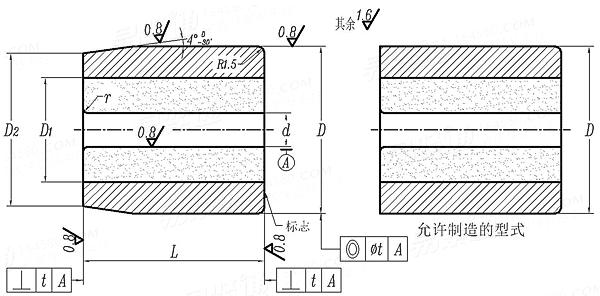

JB /T 4209.5 - 1996 冷镦六角头螺栓模具-细杆凹模 A型（适用于GB5784）

尺寸单位: 毫米(mm)

机械行业JB /T4209.5 - 1996 JB4209.5 4209.5JB 冷镦六角头螺栓模具-细杆凹模 A型（适用于GB5784）

扫一扫分享

公差

螺纹规格

d	最小值=公称
d	最大值
D₀	最小值=公称
D₀	最大值
H₀	最小值=公称
H₀	最大值
D	公称
	最大值
	最小值
L	最大值=公称
L	最小值
D₂	公称
	最大值
	最小值
D₁
r
t	圆跳动
t	同轴度
t₁	同轴度
t	垂直度

2.6	3.46	4.39	5.25	7.08
2.614	3.478	4.408	5.268	7.102
6.3	7.9	9	11.3	14.6
6.39	7.99	9.09	11.41	14.71
0.8	1.1	1.4	1.6	2.1
0.9	1.2	1.5	1.7	2.2
30	30	30	30	38
30.069	30.069	30.069	30.069	38.085
30.048	30.048	30.048	30.048	38.06
29	29	34	34	42
28.916	28.916	33.9	33.9	41.9
28.9	28.9	28.9	28.9	36.6
28.985	28.985	28.985	28.985	36.705
28.964	28.964	28.964	28.964	36.68
16	16	16	16	22
0.4	0.4	0.5	0.5	0.7
0.05	0.05	0.05	0.05	0.06
0.05	0.05	0.05	0.05	0.06
0.03	0.03	0.03	0.04	0.04
0.04	0.04	0.04	0.04	0.04

①,本标准适用于双击整模自动冷镦机和多工位自动冷镦机的模具。
②,技术要求：
材料——模芯YG 20C；模套5CrNiMo(GB1299)或60Si2Mn(GB1222)。
热处理硬度——模套44~48HRC。
模芯与模套的过盈量为0.4%~0.6%。
在凹模端部标志处，标志出螺栓的标准号及螺纹规格。
其他技术要求按JB/T 4213的规定。

替代列表

JB /T 4209.5 - 1996 JB /T 4209.3 - 2014
