冷镦六角头螺栓模具-初镦凹模(适用于GB/T 5780、GB/T5781、GB/T5782、GB/T5783、GB/T5784、GB/T5785、GB/T5786) JB /T 4209.4 - 1996

选择规格尺寸 点击↓

M4

M5

M6

M8

M10

M12

M14

M16

M18

M20

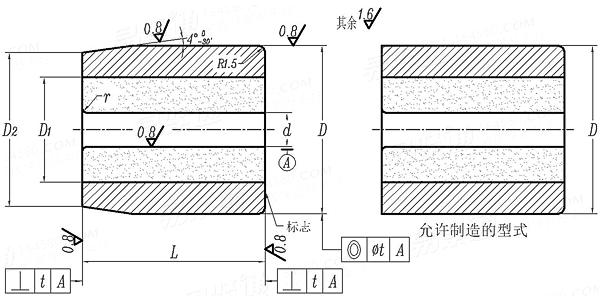

JB /T 4209.4 - 1996 冷镦六角头螺栓模具-初镦凹模(适用于GB/T 5780、GB/T5781、GB/T5782、GB/T5783、GB/T5784、GB/T5785、GB/T5786)

尺寸单位: 毫米(mm)
机械行业JB /T4209.4 - 1996 JB4209.4 4209.4JB 冷镦六角头螺栓模具-初镦凹模(适用于GB/T 5780、GB/T5781、GB/T5782、GB/T5783、GB/T5784、GB/T5785、GB/T5786)
JB /T 4209.4 - 1996 冷镦六角头螺栓模具-初镦凹模(适用于GB/T 5780、GB/T5781、GB/T5782、GB/T5783、GB/T5784、GB/T5785、GB/T5786)
扫一扫分享
螺纹规格
M4 M5 M6 M8 M10 M12 M14 M16 M18 M20
d GB5780~5783,GB5785~5786 最小值=公称
最大值
GB5784 最小值=公称
最大值
D 公称
最大值
最小值
L 最大值=公称
最小值
D2 公称
最大值
最小值
D1
r
t 圆跳动
同轴度
垂直度
3.78 4.78 5.78 7.7 9.7 11.67 13.67 15.67 17.6 19.58
3.798 4.798 5.798 7.722 9.722 11.697 13.697 15.697 17.627 19.613
3.42 4.35 5.2 7.03 8.84 10.66 12.48 14.48 - 18.12
3.438 4.368 5.218 7.052 8.862 10.687 12.507 14.507 - 18.153
30 30 30 38 48 48 62 62 78 78
30.069 30.069 30.069 38.085 48.095 48.095 62.117 62.117 78.132 78.132
30.048 30.048 30.048 38.06 48.07 48.07 62.087 62.087 78.102 78.102
29 34 34 42 52 52 66 66 80 80
0.084 0.1 0.1 0.1 0.12 0.12 0.12 0.12 0.12 0.12
28.9 28.9 28.9 36.6 46 46 59.5 59.5 75 75
28.985 28.985 28.985 36.705 46.122 46.122 59.652 59.652 75.176 75.176
28.964 28.964 28.964 36.68 46.097 46.097 59.622 59.622 75.146 75.146
16 16 16 22 30 30 40 40 45 45
0.3 0.3 0.4 0.6 0.6 0.8 0.8 0.8 1.1 1.1
0.05 0.05 0.05 0.06 0.06 0.06 0.08 0.08 0.08 0.08
0.05 0.05 0.05 0.06 0.06 0.06 0.08 0.08 0.08 0.08
0.04 0.04 0.04 0.04 0.05 0.05 0.05 0.05 0.06 0.06
①,本标准适用于多工位自动冷镦机的模具。
②,技术要求:
材料——模芯YG 20C(WC-80,Co-20);模套5CrNiMo(GB1299)或60Si2Mn(GB1222)。
热处理硬度——模套44~48HRC。
模芯与模套的过盈量为0.4%~0.6%。
在凹模端部标志处,标志出螺栓的标准号及螺纹规格。
其他技术要求按JB/T 4213的规定。
替代列表
注:技术数据仅供参考,请以官方原件为准!
