冷镦六角头螺栓模具-终镦冲头(适用于GB/T 5780、GB/T5781、GB/T5782、GB/T5783、GB/T5784、GB/T5785、GB/T5786) JB /T 4209.2 - 1996

选择规格尺寸点击↓

M10

M12

M14

M16

M18

M20

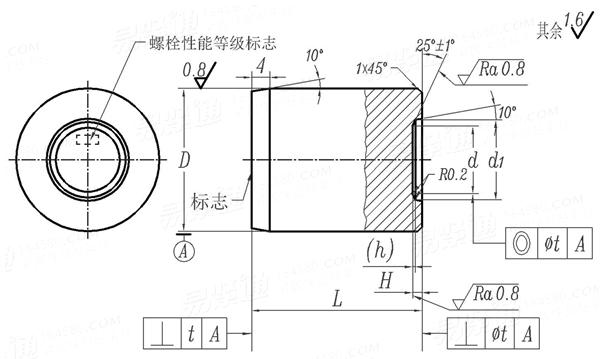

JB /T 4209.2 - 1996 冷镦六角头螺栓模具-终镦冲头(适用于GB/T 5780、GB/T5781、GB/T5782、GB/T5783、GB/T5784、GB/T5785、GB/T5786)

尺寸单位: 毫米(mm)

机械行业JB /T4209.2 - 1996 JB4209.2 4209.2JB 冷镦六角头螺栓模具-终镦冲头(适用于GB/T 5780、GB/T5781、GB/T5782、GB/T5783、GB/T5784、GB/T5785、GB/T5786)

扫一扫分享

公差

螺纹规格

M10

M12

M14

M16

M18

M20

d	最小值=公称
	最大值
d₁	最小值=公称
	最大值
H	最大值=公称
	最小值
D	公称
	最大值
	最小值
L	最大值=公称
	最小值
h
t	同轴度
	垂直度

5.23	6.65	7.6	9.5	12.35	15.2	17.1	19.95	22.8	25.65	28.5
5.35	6.8	7.75	9.65	12.53	15.38	17.28	20.16	23.01	25.86	28.71
6.33	8.05	9.2	11.5	14.95	18.4	20.7	24.15	27.6	31.05	34.5
6.48	8.2	9.35	11.68	15.13	18.58	20.91	24.36	27.81	31.3	34.75
0.7	0.9	1.1	1.3	1.8	2.1	2.5	3	3.3	3.8	4.2
0.6	0.8	1	1.2	1.7	2	2.4	2.9	3.18	3.68	4.08
16	16	20	20	28	32	32	38	38	48	48
16.066	16.066	20.08	20.08	28.088	32.107	32.107	38.107	38.107	48.12	48.12
16.039	16.039	20.047	20.047	28.055	32.068	32.068	38.068	38.068	48.081	48.081
18	18	24	24	34	38	38	45	45	58	58
17.93	17.93	23.916	23.916	33.9	37.9	37.9	44.9	44.9	57.88	57.88
0.3	0.4	0.5	0.6	0.8	1	1.2	1.4	1.6	1.8	2
0.025	0.03	0.03	0.03	0.04	0.04	0.04	0.05	0.05	0.05	0.05
0.04	0.04	0.05	0.05	0.05	0.06	0.06	0.06	0.06	0.06	0.06

①,本标准适用于双击整模自动冷镦机和多工位自动冷镦机的模具。
②,技术要求：
材料——LD(75Cr7Mo3V2Si)或T10A GB 1298。
热处理硬度 58~62HRC。
在终镦冲头规定的方框处，按GB 3098.1的规定，标志出螺栓的性能等级。
在终镦冲头端部标志处，标志出螺栓的标准号及螺纹规格。
其他技术要求按JB/T 4213的规定。

替代列表

JB /T 4209.2 - 1996 JB /T 4209.2 - 2014
