首页 产品与标准 JB /T 6013 - 2011 柴油机 低压金属油管组件 技术条件 - 铰接式三通管接头体

柴油机 低压金属油管组件 技术条件 - 铰接式三通管接头体 JB /T 6013 - 2011

选择规格尺寸 点击↓

3

4

6

8

10

12

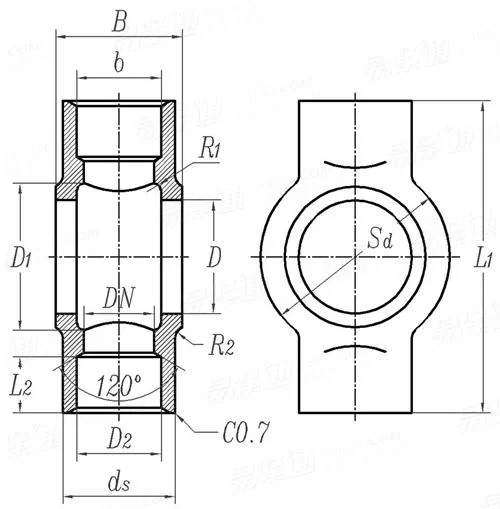

JB /T 6013 - 2011 柴油机 低压金属油管组件 技术条件 - 铰接式三通管接头体

尺寸单位: mm
机械行业JB /T6013 - 2011 JB6013 6013JB 柴油机 低压金属油管组件 技术条件 - 铰接式三通管接头体
JB /T 6013 - 2011 柴油机 低压金属油管组件 技术条件 - 铰接式三通管接头体
扫一扫分享
公差
公称直径
DN
3 4 6 8 10 12
dw
D2 最小值=公称
最大值
ds
D
Sd
D1
B
b
L1
L2
R1
R2
5 6 8 10 12 14
5.2 6.2 8.2 10.2 12.4 14.4
5.38 6.38 8.42 10.42 12.7 14.7
8 10 12 14 16 18
8.2 10.2 12.2 14.2 16.2 18.2
15 18 21 24 27 30
11 13 16 18 21 24
11 12 14 16 18 20
6 7 8 10 12 14
30 34 38 44 48 52
6 6 6 8 8 8
2 2 2 3 3 3
2 2 2 2 2 2
①,编号示例：
直径 D 为 10.2mm 的铰接式三通管接头体，标记为： 铰接式三通管接头体 JB/T 6013-10.2
②,推荐材料： 20 (GB/T 699)

采用标准

引用参考

GB /T 1172
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
注：技术数据仅供参考，请以官方原件为准！
