管架 - U形螺栓(带角钢)，英制管用 HG /T 21629 (A2-2) - 1999

选择规格尺寸点击↓

1/2

3/4

1-1/4

1-1/2

2.0000

2-1/2

3.0000

4.0000

5.0000

6.0000

8.00

10.00

12.00

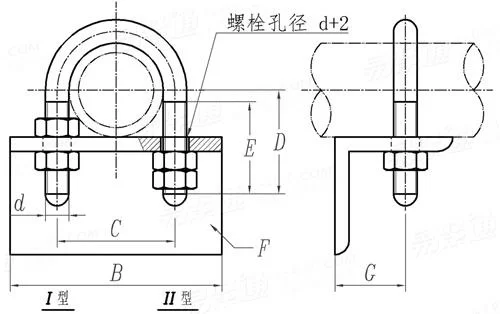

HG /T 21629 (A2-2) - 1999 管架 - U形螺栓(带角钢)，英制管用

尺寸单位: mm

化工HG /T21629 (A2-2) - 1999 HG21629 21629 管架 - U形螺栓(带角钢)，英制管用

扫一扫分享

公差公制螺纹极限尺寸米/英制螺纹对照

千件重及价格计算千件重 : kg x 元/kg = 元/千件

默认密度 g/cm³

公称管径

1/2

3/4

1-1/4

1-1/2

2.0000

2-1/2

3.0000

4.0000

5.0000

6.0000

8.00

10.00

12.00

350℃最大载荷 (N) ^④
d
B
C
D
E
F
G
百件重(钢制)≈kg

4710	4710	4710	7460	7460	7460	10990	10990	10990	20600	20600	20600	32180	46300
M8	M8	M8	M10	M10	M10	M12	M12	M12	M16	M16	M16	M20	M24
70	80	85	95	100	115	130	145	170	215	250	300	370	450
31	37	43	54	60	72	88	104	130	160	188	239	297	353
35	40	45	55	55	60	75	80	95	115	130	155	185	220
35	38	40	45	45	45	55	55	55	70	70	70	80	90
30	30	30	30	30	30	30	30	30	35	35	35	45	55
L50x50x6	L50x50x6	L50x50x6	L50x50x6	L50x50x6	L50x50x6	L50x50x6	L50x50x6	L50x50x6	L63x63x6	L63x63x6	L63x63x6	L80x80x10	L100x100x10
39	44	47	58	62	70	90	100	120	213	240	289	464	752

①,I 型为导向管卡，适用于有轴向位移的管，II型为固定管卡。
②,材料：碳钢。
③,管卡位置和数量，按设计需要确定。
④,350℃时最大荷载是指向上荷载（+Fy）。
⑤,除管径单位为英寸外，其余参数尺寸均为毫米

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 3106 - 2016

紧固件 - 螺栓、螺钉和螺柱 - 公称长度和螺纹长度 (ISO 888:2012, MOD)

GB /T 12603 - 2005

金属热处理工艺分类及代号

GB /T 3 - 1997

普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 5779.1 - 2000

紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求

GB /T 5779.3 - 2000

紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求

注：技术数据仅供参考，请以官方原件为准！
