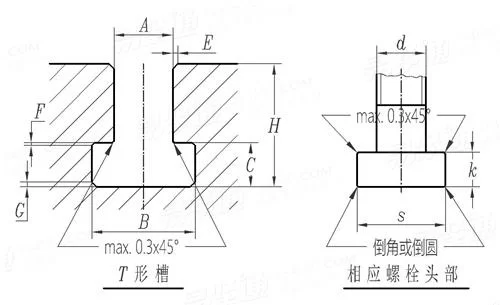

机床工作台 T形槽和相应螺栓 GB /T 158 - 1996

选择规格尺寸点击↓

尺寸单位: mm

国标GB /T158 - 1996 GB158 158GB 机床工作台 T形槽和相应螺栓

扫一扫分享

公差公制螺纹极限尺寸米/英制螺纹对照螺纹直径与受力截面积最小破坏扭矩牌号等级毛坯直径

规格

A	基本尺寸
B	最小值
B	最大值
C	最小值
C	最大值
H	最小值
H	最大值
E	最大值
F	最大值
G	最大值
d	公称
s	最大值
k	最大值

5	6	8	10	12	14	18	22	28	36	42	48	54
10	11	14.5	16	19	23	30	37	46	56	68	80	90
11	12.5	16	18	21	25	32	40	50	60	72	85	95
3.5	5	7	7	8	9	12	16	20	25	32	36	40
4.5	6	8	8	9	11	14	18	22	28	35	40	44
8	11	15	17	20	23	30	38	48	61	74	84	94
10	13	18	21	25	28	36	45	56	71	85	95	106
1	1	1	1	1	1.6	1.6	1.6	1.6	2.5	2.5	2.5	2.5
0.6	0.6	0.6	0.6	0.6	0.6	1	1	1	1	1.6	2	2
1	1	1	1	1	1.6	1.6	2.5	2.5	2.5	4	6	6
M4	M5	M6	M8	M10	M12	M16	M20	M24	M30	M36	M42	M48
9	10	13	15	18	22	28	34	43	53	64	75	85
3	4	6	6	7	8	10	14	18	23	28	32	36

采用标准

ISO 299 - 1987

机床工作台 T形槽和相应螺栓

工艺相关

GB /T 1801

产品几何技术规范(GPS) 极限与配合公差带和配合的选择

GB /T 1031

产品几何技术规范(GPS) 表面结构轮廓法表面粗糙度参数及其数值

引用参考

GB /T 1172

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 3106 - 2016

紧固件 - 螺栓、螺钉和螺柱 - 公称长度和螺纹长度 (ISO 888:2012, MOD)

GB /T 12603 - 2005

金属热处理工艺分类及代号

GB /T 3 - 1997

普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 5779.1 - 2000

紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求

GB /T 5779.3 - 2000

紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求

注：技术数据仅供参考，请以官方原件为准！
