六角凸缘防松锁紧螺母 YJT 3019 (CO)

选择规格尺寸点击↓

M12

M14

M16

M18

M20

M22

M24

M27

M30

尺寸单位: mm

企标YJT 3019 (CO) YJT3019 3019YJT 六角凸缘防松锁紧螺母

扫一扫分享

单重计算公差

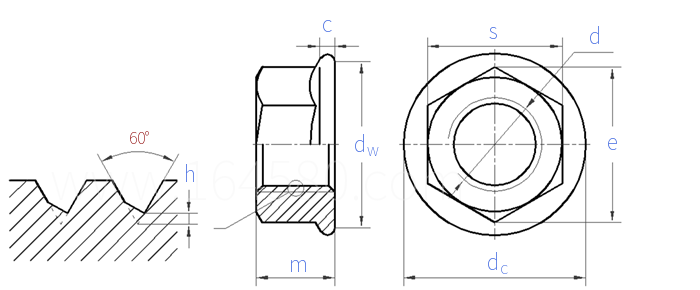

螺纹尺寸
d

M12

M14

M16

M18

M20

M22

M24

M27

M30

P	螺距	粗牙
		细牙1
		细牙2
c	最大值
	最小值
d_w	最小值
e	最小值
k	最大值
	最小值
s	最大值=公称
	最小值

1.75	2	2	2.5	2.5	2.5	3	3	3.5
1.5	1.5	1.5	1.5	1.5	1.5	1.5	2	2
1.25	-	-	-	-	-	-	-	-
2.1	3	3.4	4.2	4.2	4.2	5.3	5.3	6.4
1.8	2.4	3	3.8	3.8	3.8	4.7	4.7	5.6
17.3	20.7	24	26	30	34	36	41	46
20.03	23.36	26.75	29.56	32.95	37.29	39.55	45.2	50.85
11.57	14	16	17.6	20	22	24	27	30
11.57	13	15.3	16.9	18.7	20.7	22.7	25.7	28.7
18	21	24	27	30	34	36	41	46
17.73	20.67	23.67	26.16	29.16	33	35	40	45

采用标准

技术条件和引用标准

材料

钢

不锈钢

通用技术条件
螺纹	标准
机械性能	等级
	标准
公差	产品等级
	标准
表面缺陷
表面处理	-
	-
验收及包装
-

GB/T 16938
DTF-Lock Nuts 施必牢自锁防松螺母
粗牙 — — 8级：d≤16mm （1型）， d＞16mm（2型）； 10级：1型； 12级：2型细牙 — — 8级：d≤16mm （2型）， d＞16mm（1型）； 10级：2型； 12级：d≤16mm（2型）	A2-70
粗牙：GB/T 3098.2 细牙：GB/T 3098.4	GB/T 3098.15
d≤16 mm：A级；d＞16 mm：B级
GB/T 3103.1
GB/T 5779.2
氧化、电镀	-
电镀技术要求按GB/T 5267；如需其他表面镀层或表面处理，应由供需双方协议
GB/T 90
①本标准的螺母高度（K_min）属于2型螺母，但GB/T 3098.2和GB 3098.4 对所有的性能等级和规格并非只规定2型螺母，在某些情况下，还需要按1型螺母进行试验。 ② 细牙在d＞16mm时, 不规定12级

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 3 - 1997

普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 3103.1 - 2002

紧固件公差（螺栓、螺柱、螺钉和螺母）

GB 3103.2 - 1982

紧固件公差 - 用于精密机械的螺栓、螺钉和螺母

注：技术数据仅供参考，请以官方原件为准！
