十字槽盘头自攻自钻螺钉 DIN 7504 (M) - 1995

选择规格尺寸点击↓

ST2.9

ST3.5

ST4.2

ST4.8

ST5.5

ST6.3

尺寸单位: mm

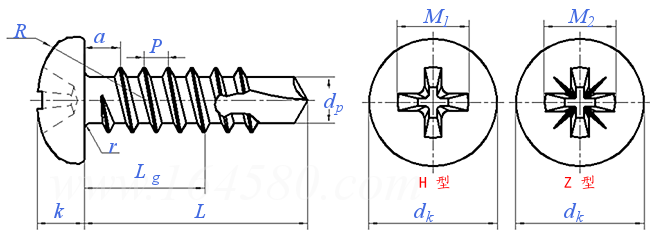

德标DIN 7504 (M) - 1995 DIN7504 7504DIN 十字槽盘头自攻自钻螺钉

模型下载替

模型下载

扫一扫分享

单重计算公差

螺纹规格

ST2.9

ST3.5

ST4.2

ST4.8

ST5.5

ST6.3

P	螺距
a	最大值
d_k	最大值
	最小值
k	最大值
	最小值
r	最小值
R	≈
d_p
钻削范围（板厚）
槽号
M₁
M₂

1.1	1.3	1.4	1.6	1.8	1.8
1.1	1.3	1.4	1.6	1.8	1.8
5.6	7	8	9.5	11	12
5.3	6.64	7.64	9.14	10.57	11.57
2.4	2.6	3.1	3.7	4	4.6
2.15	2.35	2.8	3.4	3.7	4.3
0.1	0.1	0.2	0.2	0.25	0.25
5.0	6.0	6.5	8.0	9.0	10.0
2.3	2.8	3.6	4.1	4.8	5.8
0.7~1.9	0.7~2.25	1.75~3	1.75~4.4	1.75~5.25	2~6
1	2	2	2	3	3
3.0	3.9	4.4	4.9	6.4	6.9
3.0	4.0	4.4	4.8	6.2	6.8

Lg (最小值)

①,材料：采用DIN 17210规定的表面硬化钢或DIN EN 10083 -1和DIN EN 10083 -2规定的淬火和回火处理钢(由制造商自行决定)制造，允许使用等效钢级。

替代列表

DIN 7504N - 1982 DIN 7504M - 1995 DIN EN ISO 15481 - 2000

等效标准

国标 GB	国际 ISO	德标 DIN
GB /T 15856.1	ISO 15481	DIN EN ISO 15481

以上有部分标准可能为近似等效，如有异议以标准原件为准

采用标准

ISO 7049 - 1983

十字槽盘头自攻螺钉

引用参考

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 5280 - 2002

自攻螺钉用螺纹

注：技术数据仅供参考，请以官方原件为准！
