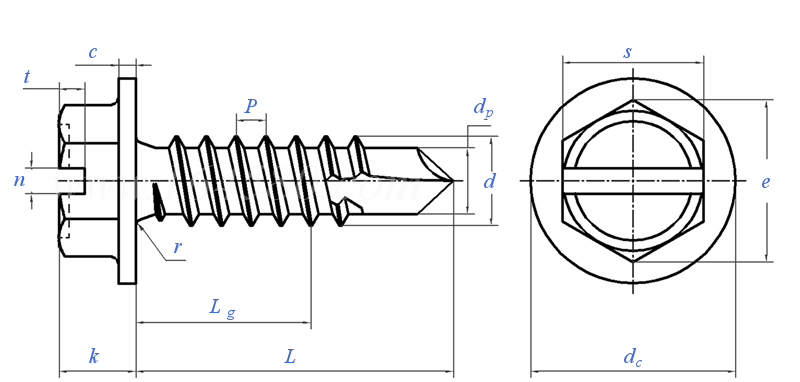

开槽六角带介（华司）钻尾自攻钉 DIN 7504 (L) - 1982

选择规格尺寸点击↓

ST3.5

(ST3.9)

ST4.2

ST4.8

ST5.5

ST6.3

括号内尺寸为非优选

尺寸单位: mm

德标DIN 7504 (L) - 1982 DIN7504 7504DIN 开槽六角带介（华司）钻尾自攻钉

模型下载替

扫一扫分享

单重计算公差

螺纹规格

ST3.5

(ST3.9)

ST4.2

ST4.8

ST5.5

ST6.3

P	螺距
c	最小值
d_c	最大值
d_c	最小值
e	最小值
k	最大值
k	最小值
n	公称
	最小值
	最大值
r	最大值
s	最大值=公称
s	最小值
t	最小值
t	最大值
d_p	最大值
钻削范围（板厚）

1.3	1.3	1.4	1.6	1.8	1.8
0.6	0.6	0.9	0.9	1	1
8.3	8.3	8.8	10.5	11	13.5
7.6	7.6	8.2	9.8	10	12.2
5.96	5.96	7.59	8.71	8.71	10.95
3.45	3.45	4.25	4.45	5.45	6.45
3.2	3.2	4	4.15	5.15	6.15
1	1	1.2	1.2	1.6	1.6
1.06	1.06	1.26	1.26	1.66	1.66
1.2	1.2	1.51	1.51	1.91	1.91
0.5	0.5	0.6	0.7	0.8	0.9
5.5	5.5	7	8	8	10
5.32	5.32	6.78	7.78	7.78	9.78
1	1	1.2	1.4	1.6	1.8
1.4	1.4	1.6	1.8	2	2.2
2.8	3.1	3.6	4.1	4.8	5.8
0.7~2.25	0.7~2.4	1.75~3	1.75~4.4	1.75~5.25	2~6

Lg (最小值)

替代列表

DIN 7504L - 1982 DIN 7504L - 1995

引用参考

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 5280 - 2002

自攻螺钉用螺纹

注：技术数据仅供参考，请以官方原件为准！
