首页 产品与标准 ASME/ANSI B 18.3 - 2003 内键槽沉头螺钉

内键槽沉头螺钉 ASME/ANSI B 18.3 - 2003

选择规格尺寸 点击↓

0#

1#

2#

3#

4#

5#

6#

8#

10#

1/4

5/16

3/8

7/16

1/2

5/8

3/4

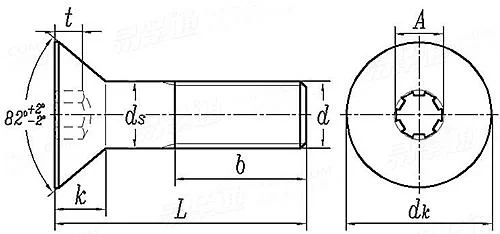

ASME/ANSI B 18.3 - 2003 内键槽沉头螺钉

尺寸单位: inch
美标ASME/ANSI B18.3 - 2003 ASME/ANSI18.3 1 内键槽沉头螺钉
ASME/ANSI B 18.3 - 2003 内键槽沉头螺钉
扫一扫分享
公差 美制螺纹极限尺寸 米/英制螺纹对照 螺纹直径与受力截面积 最小破坏扭矩 牌号等级
公称长度L 注:选择后获得 螺纹长度
螺纹规格
d
0# 1# 2# 3# 4# 5# 6# 8#
d 公称直径
PP 粗牙/UNC
细牙/UNF
超细牙/UNEF
ds 最大值
最小值
dk 理论最大值
实际最小值
k 参考
A 公称
t 最小值
b 最小值
0.060 0.073 0.086 0.099 0.112 0.125 0.138 0.164
- 64.0 56.0 48.0 40.0 40.0 32.0 32.0
80.0 72.0 64.0 56.0 48.0 44.0 40.0 36.0
- - - - - - - -
0.060 0.073 0.086 0.099 0.112 0.125 0.138 0.164
0.0568 0.0695 0.0822 0.0949 0.1075 0.1202 0.1329 0.1585
0.138 0.168 0.197 0.226 0.255 0.281 0.307 0.359
0.117 0.143 0.168 0.193 0.218 0.240 0.263 0.311
0.044 0.054 0.064 0.073 0.083 0.090 0.097 0.112
0.048 0.060 0.060 0.072 0.072 0.096 0.096 0.111
0.025 0.031 0.038 0.044 0.055 0.061 0.066 0.076
0.50 0.62 0.62 0.62 0.75 0.75 0.75 0.88
螺纹长度b
- - - - - - - -
螺纹规格
d
10# 1/4 5/16 3/8 7/16 1/2 5/8 3/4
d 公称直径
PP 粗牙/UNC
细牙/UNF
超细牙/UNEF
ds 最大值
最小值
dk 理论最大值
实际最小值
k 参考
A 公称
t 最小值
b 最小值
0.190 0.250 0.313 0.375 0.438 0.500 0.625 0.750
24.0 20.0 18.0 16.0 14.0 13.0 11.0 10.0
32.0 28.0 24.0 24.0 20.0 20.0 18.0 16.0
- 32.0 32.0 32.0 28.0 28.0 24.0 20.0
0.019 0.250 0.313 0.375 0.438 0.500 0.625 0.750
0.1840 0.2435 0.3053 0.3678 0.4294 0.4919 0.6163 0.7406
0.411 0.531 0.656 0.781 0.844 0.938 1.188 1.438
0.359 0.480 0.600 0.720 0.781 0.872 1.112 1.355
0.127 0.161 0.198 0.234 0.234 0.251 0.324 0.396
0.145 0.183 0.216 0.251 0.291 0.372 0.454 0.454
0.087 0.111 0.135 0.159 0.159 0.172 0.220 0.220
0.88 1.00 1.12 1.25 1.38 1.50 1.75 2.00
螺纹长度b
- - - - - - - -

工艺相关

ASME B 18.3 (Table 4) - 2012
内凹槽螺钉无螺纹杆长和夹紧长度

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 3106 - 2016
紧固件 - 螺栓、螺钉和螺柱 - 公称长度和螺纹长度 (ISO 888:2012, MOD)
GB /T 3 - 1997
普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 5779.1 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求
GB /T 5779.3 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求
GB /T 3103.1 - 2002
紧固件公差（螺栓、螺柱、螺钉和螺母）
GB /T 34632 - 2017
统一螺纹搓制和滚制前的毛坯直径
GB /T 18685 - 2017
普通螺纹搓制和滚制前的毛坯直径
GB /T 3105 - 2002
普通螺栓和螺钉 - 头下圆角半径
GB /T 5279.2 - 1997
沉头螺钉 第2部分 十字槽插入深度
GB /T 197 - 2018
普通螺纹 公差
注：技术数据仅供参考，请以官方原件为准！
