首页 产品与标准 GB /T 12616.1 - 2004 封闭型沉头抽芯铆钉 11级 （铝钉，钢芯）

封闭型沉头抽芯铆钉 11级 （铝钉，钢芯） GB /T 12616.1 - 2004

选择规格尺寸 点击↓

Φ3.2

Φ4

Φ4.8

Φ5

Φ6.4

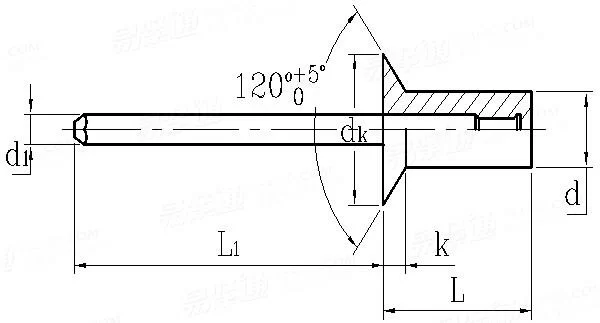

GB /T 12616.1 - 2004 封闭型沉头抽芯铆钉 11级 （铝钉，钢芯）

尺寸单位: mm
国标GB /T12616.1 - 2004 GB12616.1 12616.1G 封闭型沉头抽芯铆钉 11级 （铝钉，钢芯）
模型下载 替
GB /T 12616.1 - 2004 封闭型沉头抽芯铆钉 11级 （铝钉，钢芯）
扫一扫分享
单重计算 公差
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
公称长度L 注:选择后获得 相应重量 等
公称直径
d
Φ3.2 Φ4 Φ4.8 Φ5 Φ6.4
d 最大值
最小值
dk 最大值
最小值
k 最大值
d1 最大值
L1 最小值
剪切载荷/N(min)
拉力载荷/N(min)
钉芯断裂载荷/N(max)
3.28 4.08 4.88 5.08 6.48
3.05 3.85 4.65 4.85 6.25
6.7 8.4 10.1 10.5 13.4
5.8 6.9 8.3 8.7 11.6
1.3 1.7 2 2.1 2.7
1.85 2.35 2.77 2.8 3.75
25 25 27 27 27
1100 1600 2200 2420 3600
1450 2200 3100 3500 4900
3500 5000 7000 8000 10230
推荐的铆接范围
- - - - -
千件钢制重≈kg
- - - - -
①,推荐性能等级11级与材料：
钉体材料—— 铝合金（5056），GB/T 3190;
钉芯材料——钢（10、15、35、45），GB/T 699, GB/T 3206。
替代列表
GB 12616 - 1990 GB /T 12616.1 - 2004
等效标准
国标 GB 国际 ISO
GB /T 12616.1
修改采用 ISO 15974:2000		 ISO 15974
以上有部分标准可能为近似等效，如有异议以标准原件为准

采用标准

工艺相关

GB /T 12619
抽芯铆钉技术条件
GB /T 90.1
紧固件 验收检查 （ISO 3269:2000 IDT）
GB /T 90.2
紧固件 标志与包装
GB /T 699
优质碳素结构钢
GB /T 3098.18
紧固件机械性能 盲铆钉（抽芯、击芯铆钉）试验方法
GB /T 3098.19
紧固件机械性能 抽芯铆钉
GB /T 3190
变形铝及铝合金化学成分
GB 3206
优质碳素结构钢丝
GB /T 1237
紧固件标记方法

技术条件和引用标准

材料
表面处理
表面缺陷
验收及包装
标记方法
抽芯铆钉仅由铝合金（AlA）制造的钉体和钢（St）制造的钉芯组成。
推荐性能等级11级与材料：
钉体材料—— 铝合金（5056），GB/T 3190;
钉芯材料——钢（10、15、35、45），GB/T 699, GB/T 3206。
抽芯铆钉的钉体和钉芯表面不经处理，即是本色。
抽芯铆钉表面应无毛刺和有害缺陷，并有完整的头、杆形状。
铆接后，当放大5倍目测检查时，铆钉不应有可见的开裂痕迹。
如无其他协议，应按GB/T 90.1 进行验收检查；按 GB/T 90.2进行标志与包装。
按 GB/T 1237 规定。

引用参考

GB /T 1172
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
注：技术数据仅供参考，请以官方原件为准！
