十字槽埋头弹簧螺钉 Self-Clinching PFC4

选择规格尺寸 点击↓

4#

4#

6#

6#

6#

8#

8#

8#

10#

10#

10#

M3

M3

M4

M4

M4

M5

M5

M5

同规格，其他部分尺寸不同

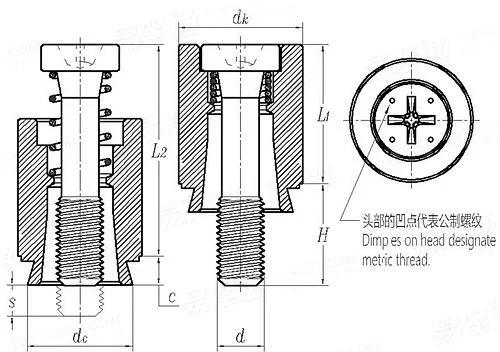

Self-Clinching PFC4 十字槽埋头弹簧螺钉

尺寸单位: mm/inch
压铆件Self-Clinching PFC4 Self-ClinchingPFC 十字槽埋头弹簧螺钉
Self-Clinching PFC4 十字槽埋头弹簧螺钉
扫一扫分享
公差 公制螺纹极限尺寸 米/英制螺纹对照 螺纹直径与受力截面积 毛坯直径
适用螺纹
4# 4# 6# 6# 6# 8# 8# 8# 10# 10#
P
PP
c 最大值
dc 最大值
dk 公称
最大值
最小值
H 公称
最大值
最小值
s 公称
最大值
最小值
L1 最大值
L2 公称
板厚 最小值
安装孔尺寸 最小值=公称
最大值
代号
/ / / / / / / / / /
40 40 32 32 32 32 32 32 32 32
0.060 0.060 0.060 0.060 0.060 0.060 0.060 0.060 0.060 0.060
0.264 0.264 0.280 0.280 0.280 0.311 0.311 0.311 0.343 0.343
0.344 0.344 0.375 0.375 0.375 0.406 0.406 0.406 0.437 0.437
0.354 0.354 0.385 0.385 0.385 0.416 0.416 0.416 0.447 0.447
0.334 0.334 0.365 0.365 0.365 0.396 0.396 0.396 0.427 0.427
0.250 0.375 0.250 0.375 0.500 0.312 0.437 0.562 0.312 0.437
0.266 0.391 0.266 0.391 0.516 0.328 0.453 0.578 0.328 0.453
0.234 0.359 0.234 0.359 0.484 0.296 0.421 0.546 0.296 0.421
0.000 0.125 0.000 0.125 0.250 0.000 0.125 0.250 0.000 0.125
0.025 0.150 0.025 0.150 0.275 0.025 0.150 0.275 0.025 0.150
-0.025 0.100 -0.025 0.100 0.225 -0.025 0.100 0.225 -0.025 0.100
0.370 0.370 0.380 0.380 0.380 0.480 0.480 0.480 0.490 0.490
0.540 0.540 0.540 0.540 0.540 0.705 0.705 0.705 0.705 0.705
0.060 0.060 0.060 0.060 0.060 0.060 0.060 0.060 0.060 0.060
0.265 0.265 0.281 0.281 0.281 0.312 0.312 0.312 0.344 0.344
0.268 0.268 0.284 0.284 0.284 0.315 0.315 0.315 0.347 0.347
PFC4 PFC4 PFC4 PFC4 PFC4 PFC4 PFC4 PFC4 PFC4 PFC4
适用螺纹
10# M3 M3 M4 M4 M4 M5 M5 M5
P
PP
c 最大值
dc 最大值
dk 公称
最大值
最小值
H 公称
最大值
最小值
s 公称
最大值
最小值
L1 最大值
L2 公称
板厚 最小值
安装孔尺寸 最小值=公称
最大值
代号
/ 0.5 0.5 0.7 0.7 0.7 0.8 0.8 0.8
32 / / / / / / / /
0.060 1.53 1.53 1.53 1.53 1.53 1.53 1.53 1.53
0.343 6.71 6.71 7.9 7.9 7.9 8.72 8.72 8.72
0.437 8.74 8.74 10.31 10.31 10.31 11.1 11.1 11.1
0.447 8.99 8.99 10.56 10.56 10.56 11.35 11.35 11.35
0.427 8.49 8.49 10.06 10.06 10.06 10.85 10.85 10.85
0.562 6.4 9.5 7.9 11.1 14.3 7.9 11.1 14.3
0.578 6.8 9.9 8.3 11.5 14.7 8.3 11.5 14.7
0.546 6 9.1 7.5 10.7 13.9 7.5 10.7 13.9
0.250 0 3.2 0 3.2 6.4 0 3.2 6.4
0.275 0.64 3.84 0.64 3.84 7.04 0.64 3.84 7.04
0.225 -0.64 2.56 -0.64 2.56 5.76 -0.64 2.56 5.76
0.490 9.4 9.4 12.19 12.19 12.19 12.45 12.45 12.45
0.705 13.72 13.72 17.91 17.91 17.91 17.91 17.91 17.91
0.060 1.53 1.53 1.53 1.53 1.53 1.53 1.53 1.53
0.344 6.73 6.73 7.92 7.92 7.92 8.74 8.74 8.74
0.347 6.81 6.81 8 8 8 8.82 8.82 8.82
PFC4 PFC4 PFC4 PFC4 PFC4 PFC4 PFC4 PFC4 PFC4

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
注：技术数据仅供参考，请以官方原件为准！
