首页 产品与标准 DIN 7504 (P) - 1982 十字槽沉头自攻自钻螺钉

十字槽沉头自攻自钻螺钉 DIN 7504 (P) - 1982

选择规格尺寸 点击↓

ST2.9

ST3.5

(ST3.9)

ST4.2

ST4.8

ST5.5

ST6.3

括号内尺寸为非优选
DIN 7504 (P) - 1982 十字槽沉头自攻自钻螺钉

尺寸单位: mm
德标DIN 7504 (P) - 1982 DIN7504 7504DIN 十字槽沉头自攻自钻螺钉
模型下载
模型下载 替

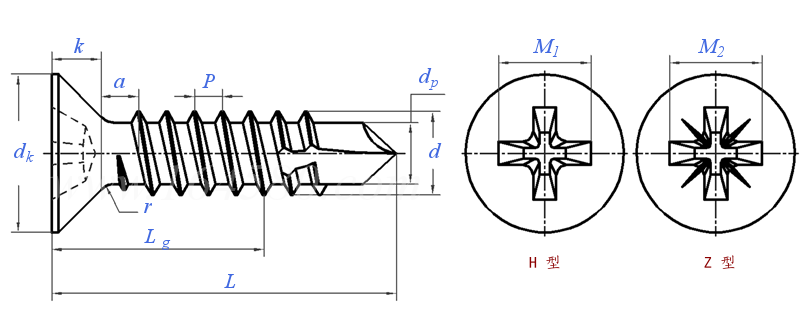

DIN 7504 (P) - 1982 十字槽沉头自攻自钻螺钉
扫一扫分享
单重计算 公差
公称长度L
螺纹规格
ST2.9 ST3.5 (ST3.9) ST4.2 ST4.8 ST5.5 ST6.3
P 螺距
a 最大值
dk 最大值=公称
最小值
k ≈
r 最大值
槽号
M1
M2
dp 最大值
钻削范围（板厚）
1.1 1.3 1.3 1.4 1.6 1.8 1.8
1.1 1.3 1.3 1.4 1.6 1.8 1.8
5.5 6.8 7.5 8.1 9.5 10.8 12.4
5.2 6.44 7.14 7.74 9.14 10.37 11.97
1.7 2.1 2.3 2.5 3 3.4 3.8
1.1 1.4 1.5 1.6 1.9 2.1 2.4
1 2 2 2 2 3 3
3 4.2 4.6 4.7 5.1 6.8 7.1
2.8 4 4.2 4.4 5 6.3 7
2.3 2.8 3.1 3.6 4.1 4.8 5.8
0.7~1.9 0.7~2.25 0.7~2.4 1.75~3 1.75~4.4 1.75~5.25 2~6
Lg (最小值)
- - - - - - -
①,材料：采用DIN 17210规定的表面硬化钢或DIN 17200规定的可热处理钢制造, 由制造商决定。也可采用其他等效材料。其他材料按协议。
替代列表
DIN 7504P - 1982 DIN 7504O - 1995 DIN EN ISO 15482 - 2000
等效标准
国标 GB 国际 ISO 德标 DIN
GB /T 15856.2
ISO 15482
DIN EN ISO 15482
以上有部分标准可能为近似等效，如有异议以标准原件为准

采用标准

相关材料标准或牌号

DIN 17200 - 1987
调质钢材的供货技术条件
DIN 17210 - 1986
渗碳钢.交货技术条件

引用参考

GB /T 3098.5 - 2016
紧固件机械性能 - 自攻螺钉
GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 5280 - 2002
自攻螺钉用螺纹
注：技术数据仅供参考，请以官方原件为准！
