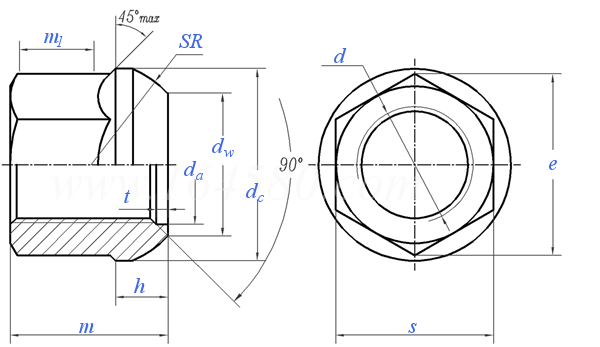

汽车车轮螺母反牙法兰球面螺母 Q 309

选择规格尺寸点击↓

M12

M14

(M18)

M20

M22

括号内尺寸为非优选

尺寸单位: mm

扫一扫分享

公差公制螺纹极限尺寸米/英制螺纹对照

螺纹规格
d

M12

M14

(M18)

M20

M22

P	螺距
s	最大值
s	最小值
d_c	最大值
d_c	最小值
m	最大值
m	最小值
h	公称
	最大值
	最小值
SR	±1
d_a	最大值
d_w	最大值
d_w	最小值
e	最小值
m₁	最小值
t	最大值

1.5	1.5	1.5	1.5	1.5
18 (17)	21 (19)	24	27	30
17.73 (16.73)	20.67 (18.67)	23.67	26.67	29.67
23	26	28	33	36
22.48	25.48	27.48	32.48	35.48
19	21	26	28	31
18	20	25	27	30
7.5	7.5	7.5	9	10.5
7.79	7.79	7.79	9.29	10.85
7.21	7.21	7.21	8.71	10.15
12	14	16	18	18
12.5	14.5	18.5	20.5	22.5
14.5	17	21	24.5	26.5
14	16.5	20.5	24	26
20.04(18.72)	23.36(20.88)	26.17	29.56	32.95
6.9	8.9	12.5	12.6	13.6
1.5	2	2	3.5	4.5

①,括号内尺寸新设计不采用，如采用括号内尺寸，订货时应在合同注明尺寸S。

采用标准

QC /T 354 - 1999

汽车车轮法兰球面螺母

技术条件和引用标准

材料

钢

螺纹	公差
	标准
机械性能	等级
	标准
公差	产品等级
	标准
表面处理	种类
	标准
表面缺陷
验收及包装
-

6H^①

GB/T 196、GB/T 197

8、10(d ≤ 16 按II型螺母考核，d＞16 按I型螺母考核)

GB/T 3098.4

GB/T 3103.1

① 镀锌钝化，Fe/Ep·Zn8；② 锌铝铬涂层，Fe/Ct·DAC4

QC/T 625

GB/T 5779.2

GB/T 90

① 为容纳镀层，螺纹镀前可按6G级制造，镀后用6H通规检查。

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 3 - 1997

普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 3103.1 - 2002

紧固件公差（螺栓、螺柱、螺钉和螺母）

GB 3103.2 - 1982

紧固件公差 - 用于精密机械的螺栓、螺钉和螺母

注：技术数据仅供参考，请以官方原件为准！
