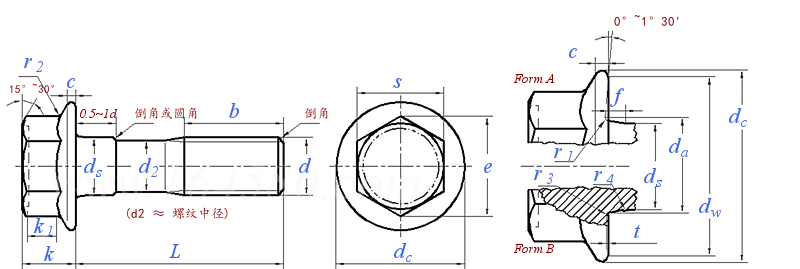

六角头法兰细杆螺栓 DIN 6922 - 1983

选择规格尺寸点击↓

M10

M12

M14

M16

M20

尺寸单位: mm

德标DIN 6922 - 1983 DIN6922 6922DIN 六角头法兰细杆螺栓

模型下载替

扫一扫分享

单重计算公差公制螺纹极限尺寸米/英制螺纹对照螺纹直径与受力截面积最小破坏扭矩牌号等级毛坯直径

螺纹尺寸
d

M10

M12

M14

M16

M20

P	螺距	粗牙
		细牙1
		粗牙2
b	L≤125
	125＜L≤200
	L＞200
c	最小值
d_a	A	最大值
	B	最大值
d_c	最大值
d_s	最大值
	最小值
d_w	最小值
e	最小值
f	最大值
k	最大值
k₁	最小值
r₁	最小值
r₂	最大值
r₃	最小值
r₄	≈
s	最大值
	最小值
t	最大值
	最小值

0.8	1	1.25	1.5	1.75	2	2	2.5
/	/	1	1.25	1.5	1.5	1.5	1.5
/	/	/	1	1.25	/	/	/
16	18	22	26	30	34	38	46
/	/	28	32	36	40	44	52
/	/	/	/	/	/	57	65
1	1.1	1.2	1.5	1.8	2.1	2.4	3
5.7	6.8	9.2	11.2	13.7	15.7	17.7	22.4
6.2	7.4	10	12.6	15.2	17.7	20.7	25.7
11.8	14.2	18	22.3	26.6	30.5	35	43
5	6	8	10	12	14	16	20
4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67
9.8	12.2	15.8	19.6	23.8	27.6	31.9	39.9
8.71	10.95	14.26	16.5	17.62	19.86	23.15	29.87
1.4	2	2	2	3	3	3	4
5.4	6.6	8.1	9.2	11.5	12.8	14.4	17.1
2	2.5	3.2	3.6	4.6	5.1	5.8	6.8
0.25	0.4	0.4	0.4	0.6	0.6	0.6	0.8
0.3	0.4	0.5	0.6	0.7	0.9	1	1.2
0.1	0.1	0.15	0.2	0.25	0.3	0.35	0.4
3	3.4	4.3	4.3	6.4	6.4	6.4	8.5
8	10	13	15	16	18	21	27
7.78	9.78	12.73	14.73	15.73	17.73	20.67	26.67
0.15	0.2	0.25	0.3	0.35	0.45	0.5	0.65
0.05	0.05	0.1	0.15	0.15	0.2	0.25	0.3

螺纹长度b

①,材料：
a)钢，性能等级(材料)：8.8，10.9，12,.9，标准DIN ISO 898-1
b)不锈钢，强度等级（材料）：A2-70，标准DIN 267-11

替代列表

DIN 6922 - 1983 DIN EN 1665R - 1998

等效标准

德标 DIN	欧标 EN
DIN EN 1665R	EN 1665(R)

以上有部分标准可能为近似等效，如有异议以标准原件为准

技术条件和引用标准

材料

钢

不锈钢

通用要求
螺纹	公差
	标准
机械性能	等级^①
	标准
公差	产品等级
	标准
表面处理	-
	-
表面粗糙度
表面缺陷
验收及包装
备注

DIN 267 part 1
6g
DIN 13 part 12,15
8.8，10.9，12.9	A2-70
DIN ISO 898 part 1	DIN 267 part 11
A
DIN ISO 4759 part 1^②
blackened（thermally or chemical）	bright
电镀 DIN 267 part 9 热浸镀锌 DIN 267 part 10
DIN 267-2
DIN 267 part 19
DIN 267 part 5
① 其他强度等级或材料按协议。 ② In a deviation from O IN ISO 4759 Part 1, May 1980 edition, subclause 11.3, the parallelism of the flats may fie within the tolerance field h13 for the width across flats.

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 3106 - 2016

紧固件 - 螺栓、螺钉和螺柱 - 公称长度和螺纹长度 (ISO 888:2012, MOD)

GB /T 12603 - 2005

金属热处理工艺分类及代号

GB /T 3 - 1997

普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 5779.1 - 2000

紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求

GB /T 5779.3 - 2000

紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求

注：技术数据仅供参考，请以官方原件为准！
