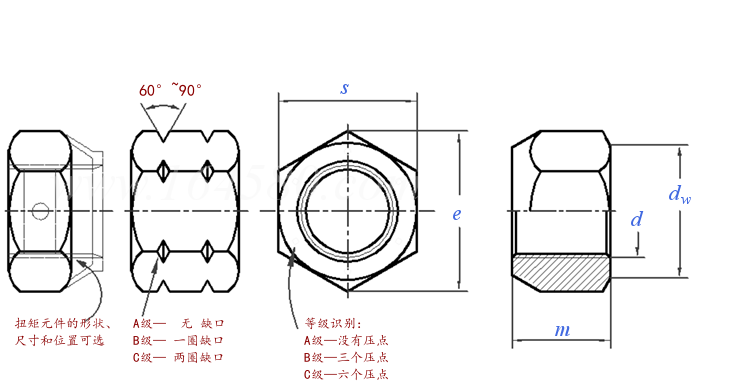

IFI 100-107 - 2002 扭矩型金属锁紧六角螺母和小六角螺母 Table 2

尺寸单位: mm

美标IFI 100-107 - 2002 IFI100-107 100-107I 扭矩型金属锁紧六角螺母和小六角螺母 Table 2

扫一扫分享

单重计算公差美制螺纹极限尺寸米/英制螺纹对照

螺纹尺寸
d

10#

12#

1/4

5/16

3/8

7/16

1/2

PP
s	标准型	公称
		最大值
		最小值
	轻型	公称
		最大值
		最小值
e	标准型	最大值
		最小值
	轻型	最大值
		最小值
m	最大值	顶部嵌件型
		全金属型
	最小值
d_w	标准型	最大值
		最小值
	轻型	最大值
		最小值

40	32	32	24	24	20	18	16	14	13
1/4	5/16	11/32	3/8	7/16	7/16	1/2	9/16	11/16	3/4
0.251	0.313	0.345	0.375	0.438	0.4385	0.5020	0.5645	0.6895	0.7520
0.241	0.302	0.332	0.362	0.423	0.428	0.489	0.551	0.675	0.736
1/4	5/16	11/32	3/8	7/16	7/16	1/2	9/16	11/16	3/4
0.251	0.313	0.345	0.376	0.438	0.4385	0.5020	0.5645	0.6895	0.7520
0.241	0.302	0.332	0.362	0.423	0.428	0.489	0.551	0.675	0.736
0.289	0.361	0.397	0.433	0.505	0.505	0.577	0.650	0.794	0.866
0.275	0.344	0.378	0.413	0.482	0.488	0.557	0.628	0.768	0.840
0.289	0.361	0.397	0.433	0.505	0.505	0.577	0.650	0.794	0.866
0.275	0.344	0.378	0.413	0.482	0.488	0.557	0.628	0.768	0.840
0.163	0.188	0.239	0.249	0.328	0.328	0.359	0.469	0.524	0.609
0.163	0.171	0.191	0.241	0.241	0.288	0.336	0.415	0.463	0.573
0.087	0.102	0.117	0.117	0.148	0.212	0.258	0.320	0.365	0.427
0.251	0.313	0.345	0.376	0.438	0.438	0.502	0.564	0.689	0.752
0.238	0.297	0.328	0.357	0.416	0.416	0.475	0.534	0.653	0.712
0.251	0.313	0.345	0.376	0.438	0.438	0.502	0.564	0.689	0.752
0.238	0.297	0.328	0.357	0.416	0.416	0.475	0.534	0.653	0.712

螺纹尺寸
d

9/16

5/8

3/4

7/8

1-1/8

1-1/4

1-3/8

1-1/2

PP
s	标准型	公称
		最大值
		最小值
	轻型	公称
		最大值
		最小值
e	标准型	最大值
		最小值
	轻型	最大值
		最小值
m	最大值	顶部嵌件型
		全金属型
	最小值
d_w	标准型	最大值
		最小值
	轻型	最大值
		最小值

12	11	10	9	8	7	7	6	6
7/8	15/16	1-1/8	1-5/16	1-1/2	1-11/16	1-7/8	2-1/16	2-1/4
0.8770	0.9395	1.1270	1.3145	1.5020	1.6895	1.8770	2.0645	2.2520
0.861	0.922	1.088	1.269	1.450	1.631	1.812	1.994	2.175
7/8	15/16	1-1/16	1-1/4	1-7/16	1-5/8	1-13/16	2	2-3/16
0.8770	0.9395	1.064	1.252	1.440	1.627	1.815	2.008	2.197
0.861	0.922	1.052	1.239	1.427	1.614	1.801	1.973	2.159
1.010	1.083	1.299	1.516	1.732	1.949	2.165	2.382	2.598
0.982	1.051	1.240	1.447	1.653	1.859	2.066	2.273	2.480
1.010	1.083	1.227	1.443	1.660	1.876	2.093	2.309	2.526
0.982	1.051	1.191	1.403	1.619	1.833	2.046	2.259	2.473
0.656	0.765	0.890	0.999	1.124	1.281	1.422	1.609	1.671
0.621	0.731	0.827	0.922	1.018	1.176	1.272	1.399	1.526
0.473	0.535	0.617	0.724	0.831	0.939	1.030	1.138	1.245
0.877	0.939	1.127	1.314	1.502	1.689	1.877	2.064	2.252
0.83	0.89	1.069	1.246	1.425	1.603	1.781	1.959	2.138
0.877	0.939	1.064	1.252	1.44	1.627	1.815	2.008	2.197
0.83	0.89	1.033	1.23	1.418	1.605	1.793	1.962	2.148

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 3 - 1997

普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 3103.1 - 2002

紧固件公差（螺栓、螺柱、螺钉和螺母）

GB 3103.2 - 1982

紧固件公差 - 用于精密机械的螺栓、螺钉和螺母

注：技术数据仅供参考，请以官方原件为准！
